Schriftfeld-Symbol

Hier wird das Schriftfeld ausgewählt, welches eingefügt werden soll.

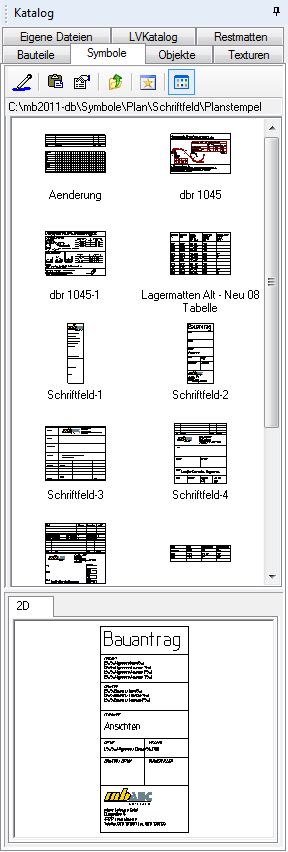

Klicken Sie in der Symbolleiste Sichten auf das Symbol Katalog. Das Katalogfenster wird am rechten Rand eingeblendet. Wählen Sie die Registerkarte Symbole und legen Sie über die Explorerdarstellung im Bereich Schriftfeld das Symbol Schriftfeld-4 oder ein anderes fest.

Ziehen Sie das Symbol bei gedrückter linker Maustaste in den Zeichnungsbereich. Sobald Sie die Maustaste loslassen, wird die Wie-Leiste des Symbols eingeblendet.

Stellen Sie darin über die entsprechenden Symbole die Optionen Platzierung über Einbaupunkt, Führungspunkt rechts unten. Setzen Sie das Symbol ab und beenden Sie die Eingabe mit Esc. Das als Symbol in den Plan eingefügte Schriftfeld kann nun wie eine Grafik bearbeitet werden. Hierzu ist es zunächst notwendig, die Gruppierung aufzulösen. Anschließend lassen sich grafische Elemente wie Striche oder Texte manipulieren.
