Gitterträger

Gitterträger werden in nahezu allen Elementierungsprodukten als Schub- oder Verbundbewehrung sowie auch als Abstandhalter eingesetzt.

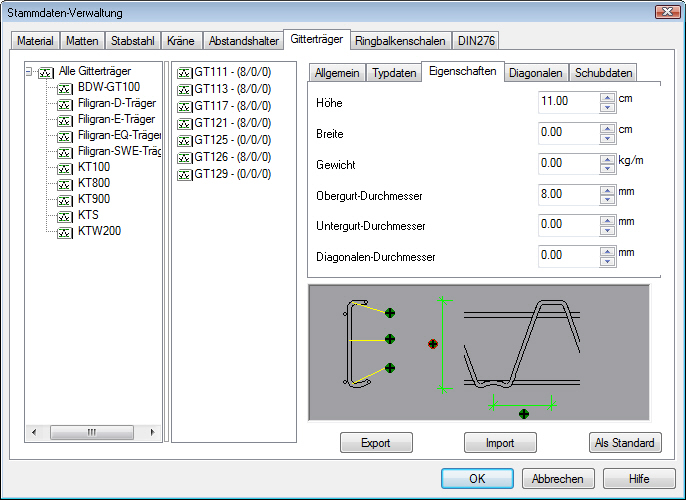

Die Gitterträgerverwaltung beinhaltet dazu die speziellen Gitterträgergruppen (KT 100, KT 800, KTW 200, usw.) mit den zugehörigen Gitterträgertypen. Für jeden Gitterträgertyp werden über die Registerkarten die spezifischen Eigenschaften, Typ- und Schubdaten definiert.

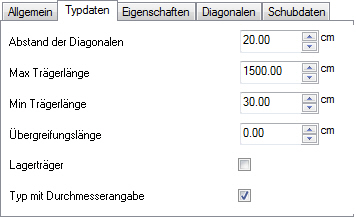

Typdaten

Abstand der Diagonalen, die maximale Trägerlänge und optional die Angabe des Durchmessers in der Typbeschreibung. Wird die maximale Trägerlänge überschritten, werden zwei Gitterträger als einzelne Positionen verlegt. Je nach Typ werden diese stumpf gestoßen oder mit einer Übergreifungslänge verlegt.

Über die Schaltfläche Ändern kann zudem die Gruppenbezeichnung, der Kurzname und die zeichnerische Eingruppierung festgelegt werden.

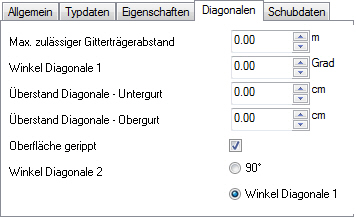

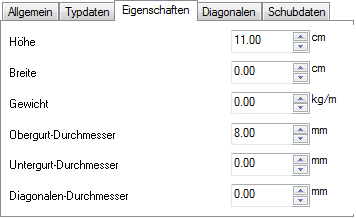

Eigenschaften / Diagonalen

Gitterträgerparameter, wie Höhe, Breite, Gewicht und Durchmesser der Ober-, Untergurte und Diagonalen, Winkel und Überstände der Diagonalen, max. zulässiger Gitterträgerabstand und die Materialbeschaffenheit der Oberfläche (gerippt/nicht gerippt).



Schubdaten

Schubwerte, optionale Zulassung der dynamischen Belastung sowie der biegesteifen Bewehrung, Versatz der Gitterträgerdiagonalen, max. zulässige Querkräfte und Momente für die Montagestützweiten und die optionale Definition ob es sich um einen Lagerträger handelt.



Neue Gitterträger: mit einem rechten Mausklick in das Listenfenster wird der neue Name eingetragen, dann einen Doppelklick auf den neuen Namen und sämtliche Randbedingungen eintragen.

Mit einem rechten Mausklick in das Baumfenster können auch Schalen anderer (vergebener) Typen eingegeben werden.

Export: Mit diesem Knopf kann man des zuletzt selektierte Element in eine neue Datei exportieren. Das gleiche kann man über einen rechten Mausklick in das Listenfenster tun. Mit einem rechten Mausklick auf einen Zweig in der Baumstruktur kann man auch den kompletten Zweig exportieren.

Import: Mit diesem Knopf kann man zuvor exportierte Elemente oder komplette Dateien älterer Versionen importieren.
