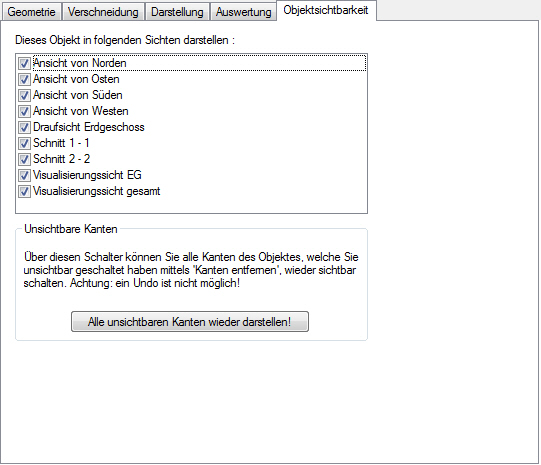

Registerkarte Objektsichtbarkeit bei Bauteilen und Objekten

Entfernen Sie in der Liste aller Sichten das Häkchen vor den Sichten, in denen das Objekt nicht sichtbar sein soll.

Tipp: Falls ein Objekt in allen Sichten unsichtbar geschaltet ist, kann das Objekt in einer neuen Draufsicht wieder selektiert und die Sichtbarkeit neu eingestellt werden.

Wenn Sie über die Funktion Kante entfernen Kanten eines Bauteils entfernt haben, dann werden diese durch Klicken auf Alle unsichtbaren Kanten wieder darstellen wieder sichtbar geschaltet.



Objektsichtbarkeit über Kontextmenü einer Sicht wählen

Objekte können über das Kontextmenü einer Sicht unsichtbar geschaltet werden. Hierbei können sowohl einzelne Objekte, als auch mehrere Objekte gleichzeitig unsichtbar geschaltet werden.

Selektion eines Objekts:



Selektion mehrerer Objekte:



Ebenso kann über das Kontextmenü die Kategorie des selektierten Objektes für die Sicht nicht sichtbar geschaltet werden.
