Schnittbox

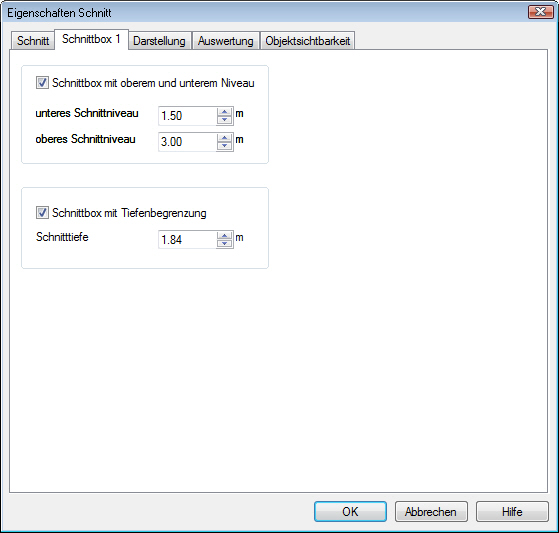

Machen Sie auf das Schnittsymbol in der Sicht einen Doppelklick, es werden die Schnitteigenschaften in einem Dialogfenster angezeigt. Auf der Registerkarte Schnittbox 1 wird die Schnitttiefe angezeigt.

Wechseln Sie in die Registerkarte Schnittbox 1, um das Schnittniveau zu definieren.

Hier wird die Schnittbox definiert.

Sie kann mit einer Begrenzung oben und unten, oder mit einer Begrenzung in die Tiefe eingegeben werden.



Schnitttiefe

Sollten nicht alle für die Schnittsicht relevanten Elemente dargestellt werden, prüfen Sie die Schnitttiefe. Sollten Sie Änderungen (beispielsweise bei der Schnitttiefe) durchführen, können Sie diese in einer neuen Schnittsicht darstellen. Klicken Sie hierzu in der Registerkarte Schnitt auf die Schaltfläche Neue Schnittsicht öffnen.
