Sichten drehen

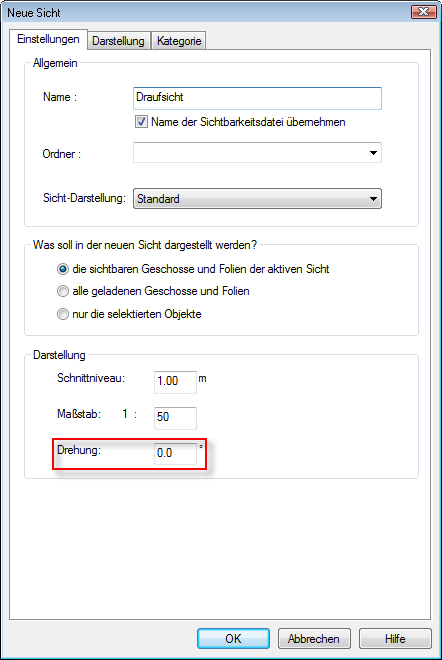

Bei Erstellen von neuen Draufsichten, Schnitte und Ansichten besteht die Möglichkeit den Winkel der Sichtdrehung einzugeben.



Hierdurch ist es beispielsweise möglich, auf Pläne eine Draufsicht den dazugehörigen Schnitten bzw. Ansichten in der klassischen Anordnung der 3-Tafel-Projektion darzustellen:



Ebenso aus Gründen des Papierformates des Plans oder der Plangestaltung Sichten unabhängig von der Ausrichtung der Sichten für die Bearbeitung in ViCADo gedreht ausgegeben werden. So ist es sinnvoll, eine längliche Gebäudeform aufgrund des Bildschirmformats liegend zu konstruieren. Für einzelne Sichten kann dann jedoch zur Planausgabe eine Sichtdrehung von 90 Grad gewählt werden:

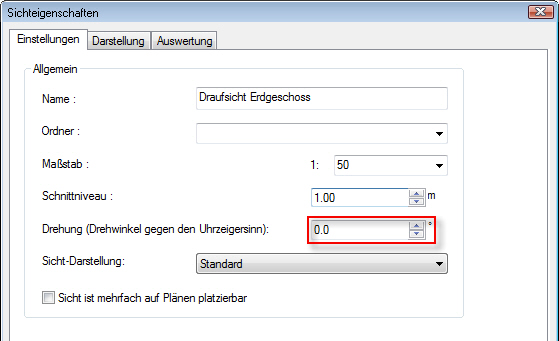

Anmerkung: Der Winkel der Sichtdrehung kann auch nachträglich über das Kontextmenü einer Sicht unter Sicht-Eigenschaften gewählt werden. Hierbei ist zu beachten, dass schon vorhandene Texte Ihrer Ausrichtung bzw. Position verändern. In diesen Fällen muss der Textwinkel nachträglich aufgrund der Drehung der Sicht angepasst werden. Dies kann auch für mehrere Texte zusammen üeber

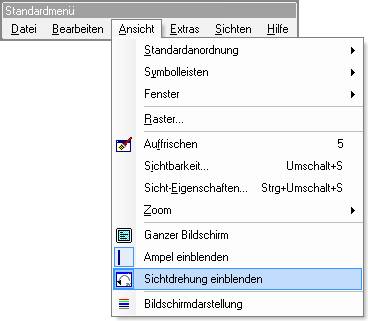

Tipp: Über das Menü Ansicht kann der Winkel der Sichtdrehung ein- bzw. ausgeblendet werden. Dieser wird am rechten unteren Rand einer gedrehten Sicht eingeblendet. Dieser Schriftzug erscheint jedoch unabhängig von dieser Einstellung nicht auf einer Planausgabe.
