Im Modell bewegen

Die Funktionen, um sich im Modell zu bewegen, befinden sich in der Was-Leiste Visualisierung und sind nur bei aktiver Visualisierungssicht zu aktivieren.

Wandern

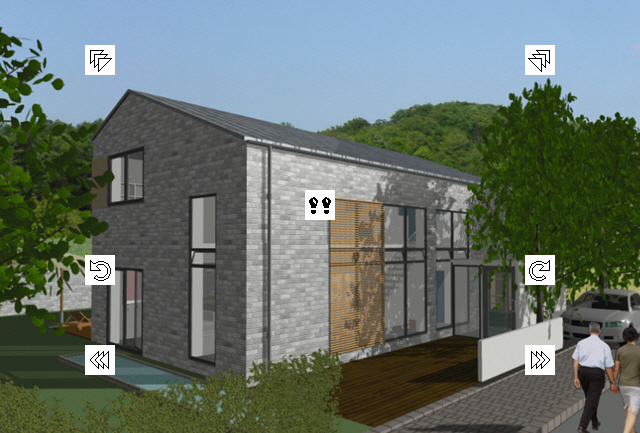

Durch Betätigen des Symbols Wandern kann die Visualisierungssicht mit Hilfe des Cursors begangen werden.  Der Cursor wird in der Visualisierungssicht bewegt, dabei wechselt das Cursor-Symbol je nach Position in der Visualisierungssicht. Bei gedrückter linker Maustaste, wird in die Richtung gewandert die das Cursor-Symbol vorgibt. Die Wander-Geschwindigkeit wird durch die Cursorposition in der Visualisierungssicht gesteuert. Wird der Cursor weiter an den Rand der Sicht bewegt, erhöht sich die Wander-Geschwindigkeit. Eine Cursorposition mehr zur Mitte der Sicht bewirkt ein langsameres Durchwandern.

Füße: Der Wanderer bleibt stehen.

Pfeile rechts: Der Wanderer geht nach rechts.

Pfeile links: Der Wanderer geht nach links.

Pfeile unten: Der Wanderer bewegt sich hach hinten.

Pfeile oben: Der Wanderer geht nach vorne.

Drehsymbol: Der Wanderer dreht sich nach links oder rechts.



Folgende Einstellungsmöglichkeiten sind verfügbar:

Standpunkt: Standpunkt des Betrachters (z-Koordinate, die x- und y-Koordinaten bleiben unbeeinflusst)

Relative Höhe: Höhe relativ zur aktuellen Arbeitsebene

Absolute Höhe: Absolute Höhe zum Nullniveau

Nach der Änderung einer dieser Eigenschaften wird die andere automatisch angepaßt.

Blickpunkt: Richtung, in die der Betrachter blickt (z-Koordinate, die x- und y-Koordinaten bleiben unbeeinflusst)

Relative Höhe: Höhe relativ zur aktuellen Arbeitsebene

Absolute Höhe: Absolute Höhe zum Nullniveau

Nach der Änderung einer dieser Eigenschaften wird die andere automatisch angepaßt.

Sichtbereich: Damit lässt sich der Sichtbereich definieren

Sichtwinkel: Eingabe der Sichtwinkels

Beginn: Vordere Sichtebene. Alle davor liegenden Objekte werden ausgeblendet bzw. entsprechend geschnitten dargestellt.

Ende: Hintere Sichtebene. Alle dahinter liegenden Objekte werden ausgeblendet bzw. entsprechend geschnitten dargestellt.



Eine Arbeitsebene hinaufsteigen

Durch betätigen dieses Symbols wird vom aktuellen Standpunkt aus ein Geschoss nach oben gesprungen. Die Funktion kann während des Wanderns ausgeführt werden. Wenn die Durchwanderung fortgesetzt werden soll, muss die Funktion Wandern erneut betätigt werden.



Eine Arbeitsebene herabsteigen

Durch betätigen dieses Symbols wird vom aktuellen Standpunkt aus ein Geschoss nach unten gesprungen. Die Funktion kann während des Wanderns ausgeführt werden. Wenn die Wanderung fortgesetzt werden soll, muss die Funktion Wandern erneut betätigt werden.



Betrachten

Mit dieser Funktion kann zum Beispiel ein Gebäude von allen Seiten betrachtet werden. Der Betrachter dreht sich um den Sichtpunkt. Unterstützt wird dies mit dem Cursor und den Pfeilen der Tastatur.
