Verschneidungsmöglichkeiten

ViCADo lässt mehrere Verschneidungsmöglichkeiten zu, die auf zwei sich berührende Bauteile angewendet werden können.

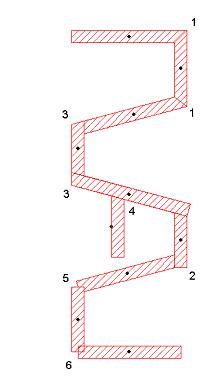

Diagonal verbinden (1)

Über Eck verbinden, erstes Bauteil rechteckig (2)

Über Eck verbinden, erstes Bauteil durchgehend (3)

Erstes Bauteil T-förmig stoßen (4)

Bauteile nur voneinander abziehen (5)

Bauteile nicht verbinden (6)

Markierte Bauteile schneiden aus (7)

Markierte Bauteile werden ausgeschnitten (8)

Bei unsymmetrischen Eckverbindungen durchgehend (9)

Bei unsymmetrischen Eckverbindungen nicht durchgehend (10)



Durch Selektion von einem oder mehreren Bauteilen, werden die einzelnen Symbole aktiv geschaltet, man sieht nun welche Regel auf die Selektion anwendbar ist. Wird bereits eine Regel auf die selektierten Symbole angewendet, ist diese in der Symbolleiste markiert dargestellt. Wird diese Regel erneut auf die Bauteile angewendet, dreht sich die Verschneidepriorität um, d.h. die andere Wand wird ausgeschnitten.



Tipp: Wird die Schaltfläche für eine Verschneidepriorität mehrfach betätigt, wechselt die Priorität zwischen den selektierten Bauteilen.
