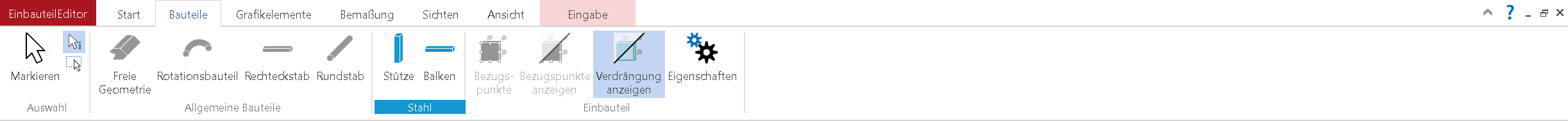

Dieses Register enthält Bauteile zur Konstruktion eines Einbauteils.
Die Gruppe "Auswahl" dient zum Markieren bzw. Selektieren von Objekten. Sie hat somit eine zentrale Bedeutung und ist deswegen in jedem Register an dieser zentralen Stelle verfügbar. Mit der Funktion "Markieren" selektieren Sie Objekte. Außerdem können Sie alle Objekte gleichzeitig markieren sowie das Anzeigen von Tooltips aktivieren oder deaktivieren. Mehr zur Gruppe Auswahl...
Erzeugt Profilstützen aus Stahl. Die Parameterdefinitionen werden über die Eigenschaften festgelegt. Die Geometrie kann für den konstanten bzw. veränderlichen Stützenquerschnitt definiert werden. Neben den Abmessungen, dem Niveau der Stützenunterkante und der Materialinformationen kann hier auch der für die Platzierung gewünschte Verdrehungswinkel (Ausnahme: Rundstützen) eingegeben werden.

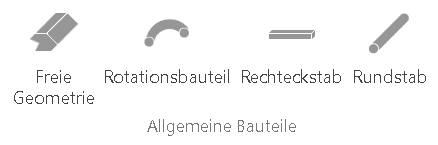

Erzeugen eines allgemeinen Bauteils mit beliebiger Geometrie
Erzeugt ein Rotationsbauteil nach Vorgaben des Anwenders
Fügt einen Rechteckstab mit vorgegebenen Abmessungen ein
Fügt einen Rundstab mit vorgegebenen Abmessungen ein.

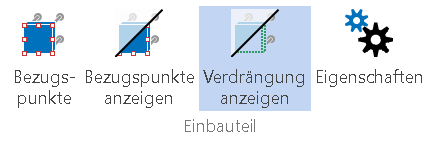

Mit Hilfe dieses Schalters können Sie die Bezugspunkte des Einbauteils definieren, die bei der Platzierung in ViCADo zur Verfügung stehen.
Über diesen Schalter wird die Sichtbarkeit der definierten Bezugspunkte im EinbauteileEditor gesteuert.
Regelt die Sichtbarkeit des Verdrängungskörpers im EinbauteileEdtior.
Ruft den Dialog zum Ändern der Eigenschaften des Einbauteils auf.
