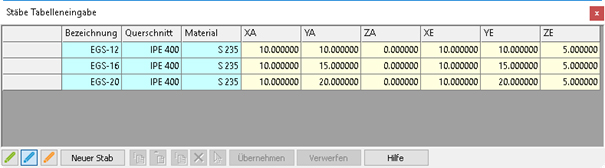

Das Fenster „Stabtabelle“ ermöglicht die tabellarische Eingabe und Verwaltung von Stäben aus dem Tragwerk. Ist das Fenster nicht erreichbar, kann es über das Menüband-Register „Ansicht“, Gruppe „Fenster“ aktiviert werden.
Anzeige, Kontrolle und Bearbeitung
Datenaustausch mit Zwischenablage
Stabpositionen innerhalb der Stabtabelle markieren
Im Fenster „Stabtabelle“ werden alle selektierten Stäbe aufgeführt.
· Bezeichnung, Querschnitt und Geometrie können kontrolliert werden
· Tabelle kann spaltenweise sortiert werden. Dazu Spaltenüberschrift anklicken. Erneutes Anklicken dreht die Reihenfolge. Durch Sortieren nach einer Koordinatenspalte lassen sich Eingabeungenauigkeiten erkennen und korrigieren.
· Die Koordinatenwerte der Stäbe können direkt editiert werden. Dazu kann auch ein Wert mit STRG+C in die Zwischenablage genommen werden und in eine andere Zelle oder beliebig viele markierte Zellen mit STRG+V kopiert werden. Wird ein Stab geändert so ist dieser in der Tabelle mit einem (*) gekennzeichnet. Damit die Änderungen wirksam werden muss die Schaltfläche Übernehmen gedrückt werden. Über die Schaltfläche "Verwerfen" können die Änderungen zurückgenommen werden.
Direkt im Fenster „Stabtabelle“ können neue Positionen definiert werden. Dies gliedert sich in mehrere Schritte:
· Positionstyp
auswählen und entsprechende Schaltfläche drücken:
· Auf der rechten Seite werden im Fenster „Eigenschaften“ für den gewählten Positionstyp die Vorlagen angeboten. Hier kann eine Vorlage gewählt werden.
· Mit jedem Klick auf die Schaltfläche „Neuer Stab“ wird eine neue Position mit der gewählten Vorlage erstellt.
· Die einzelnen Anfangskoordinaten (XA, YA, ZA) und Endkoordinaten (XE, YE, ZE) können manuell editiert werden. Die Tastaturbefehle „F6“ zum kopieren einer Zeile sowie „F7“ zum kopieren einer einzelnen Zelle kann hier verwendet werden.
Für den Datenaustausch mit anderen Programmen (insbesondere mit einer Tabellenkalkulation) steht die Anbindung an die Windows-Zwischenablage zur Verfügung:
Markierte Tabellenzellen in Zwischenablage kopieren
Stabkoordinaten aus Zwischenablage einfügen
Durch Anklicken der Schaltfläche in der ersten Spalte der Tabellenansicht (Spalte ohne Überschrift) werden Stabpositionen markiert. Das Markieren unterstützt windowstypisch das Einfach- und Mehrfachmarkieren (bei gedrückter UMSCHALT- und STRG-Taste).
Für markierte Stabpositionen werden drei Schaltflächen angeboten:
Markierte Stäbe duplizieren (gilt für einzelne und
mehrere Stäbe, anschließend kann die Geometrie der Kopien angepasst werden.)
Markierte Stäbe löschen
Markierte Stäbe als Selektion übernehmen
