IFC-Import

Für den Import eines Gebäudemodells bietet ViCADo zwei Wege an: Über das Systemmenü, Rubrik „Import“ (wenn das ViCADo-Modell bereits erstellt wurde) oder über den ProjektManager direkt beim Erzeugen eines neuen ViCADo-Modells.

Die folgenden IFC-Formate und Modell View Definitions werden unterstützt:

·         IFC 2x3 CoordinationView 2.0

·         IFC 4 DesignTransferView 1.1

·         IFC 4 ReferenceView 1.1

Import über den ProjektManager

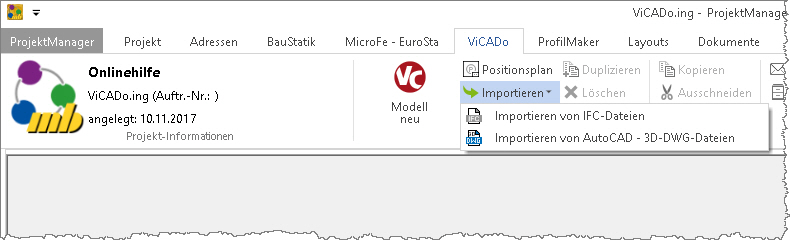

Im ProjektManager, Register „ViCADo“, kann der IFC-Import mit dem Erzeugen eines neuen ViCADo-Modells gemeinsam erreicht werden. Die Schaltfläche "Importieren" bietet die Option "Importieren von IFC-Dateien".

Besonders für die Projekt-Bearbeitung mit der open BIM-Methode, um auf Grundlage eines Teilmodells ein Fachmodell zu erstellen, ist die zweite Möglichkeit hilfreich.

Import über das ViCADo-Systemmenü

Über das Systemmenü Register „Import“ kann mit der Schaltfläche "IFC-Import" der Import gestartet werden. Für das importierte Gebäudemodell aus der IFC-Datei wird ein neuer Abschnitt erzeugt.

IFC-Datei auswählen

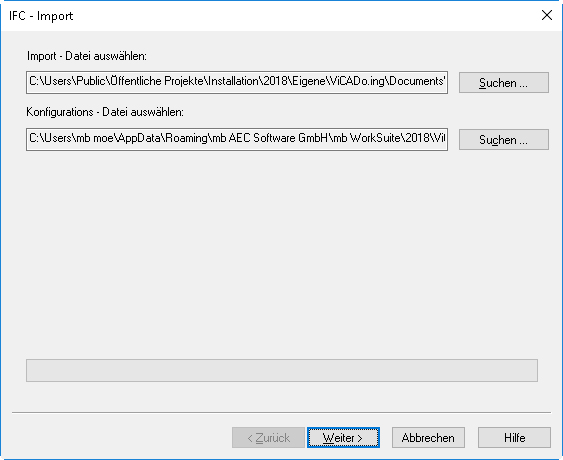

Nach dem Start des IFC-Importes ist die gewünschte Datei auszuwählen. Das Suchen-Feld ermöglicht die Suche der Datei auf dem Rechner. Die Auswahl einer Konfigurationsdatei erleichtert bei wiederholtem Import, da die folgenden Einstellung gespeichert und geladen wurden.

Bauteil und Material zuordnen

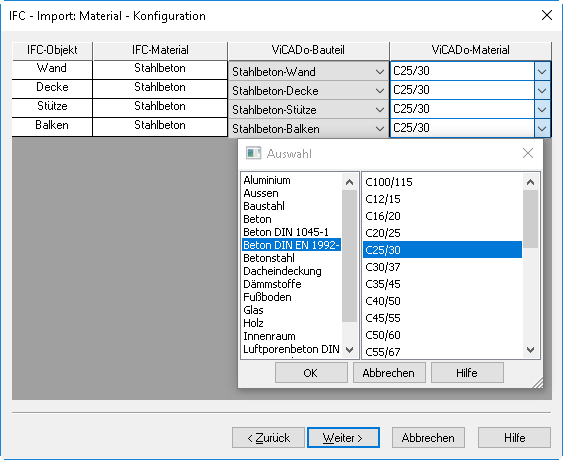

Der Dialog „IFC-Import: Material – Konfiguration“ bietet die Möglichkeit, für die in der IFC-Datei erkannten Materialien und Objekte ein entsprechendes Bauteil und Material aus ViCADo zuzuweisen.

Elemente auswählen

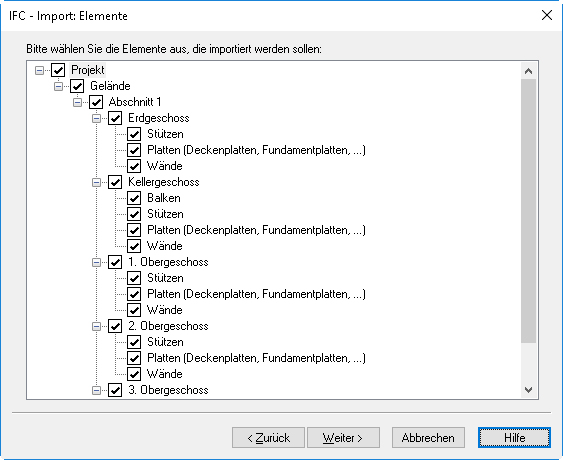

Nachdem im vorhergehenden Dialog die Materialzuweisung durchgeführt wurde, bestimmen Sie in diesem Schritt, welche Elemente des IFC-Modells importiert werden sollen.

In der Baumstruktur werden die erkannten Ebenen des Modells sowie die darin enthaltenen Elemente übersichtlich dargestellt. Sie haben so die Möglichkeit, gezielt ganze Ebenen oder nur einzelne darin enthaltene Elemente vom Import auszuschließen. Entfernen Sie hierfür einfach die entsprechenden Haken.

Konfiguration speichern

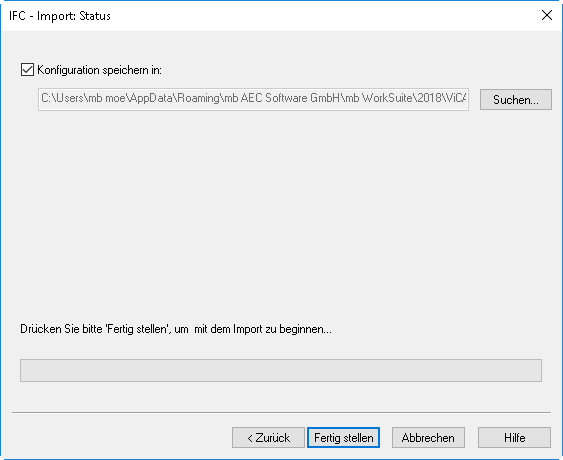

Im letzten Dialog des IFC-Imports können Sie festlegen, ob die in den vorhergehenden Schritten getroffenen Vorgaben in die Konfigurationsdatei geschrieben und somit für weitere Importvorgänge gespeichert werden sollen. Setzen Sie hierzu einfach einen Haken in das entsprechende Feld.

Ein Klick auf 'Fertig stellen' schließt den IFC-Importvorgang ab. Im Anschluss wird das gewählte Modell mit den gewählten Einstellungen in ViCADo importiert. Für das importierte Gebäudemodell aus der IFC-Datei wird ein neuer Abschnitt erzeugt.

Protokoll zum Import

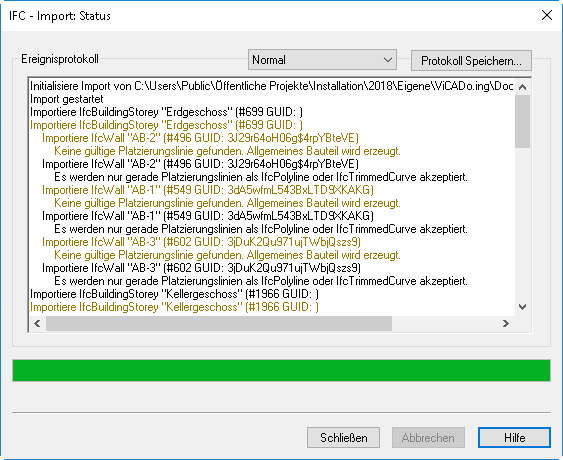

Nach dem Import wird das Ereignisprotokoll angezeigt. Hier sind alle importierten Objekte aufgeführt. Ebenso erscheinen Hinweise oder Fehlermeldungen.

Über die Schaltfläche „Protokoll Speichern“ kann das Protokoll unter Dokumente gespeichert werden und ist somit über den ProjektManager erreichbar.
