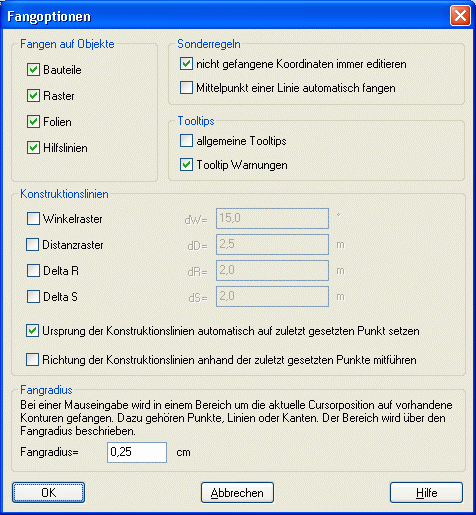

Der Dialog 'Fangoptionen'

In diesem Dialog legen Sie das Verhalten des Programms bei Eingaben im Arbeitsfenster fest.

Fangen auf Objekte

MicroFe unterscheidet verschiedene Gruppen von Objekten, für die Sie getrennt festlegen können, ob auf sie gefangen werden soll, oder nicht.

-Bauteile: Punkte und Linien von Positionen und Lasten

-Raster: Rasterpunkte, Rasterlinien

-Folien: Punkte und Linien aus einer Folie

-Hilfslinien: Hilfslinienpunkte, Hilfslinien

Ist zum Beispiel nur die Checkbox für Raster aktiv, wird nur auf Raster gefangen, sind Bauteile und Folien eingeschaltet, so wird nur auf bereits eingegebene Objekte und Folien gefangen, nicht jedoch auf Raster.

Sind alle drei Checkboxen deaktiviert, so ist die Fangfunktion komplett abgeschaltet und alle Punkte werden an der aktuellen Cursorposition gesetzt.

In früheren MicroFe-Versionen hatten die Schalter [A], [R] und[F] in Schalterleiste 1 diese Funktion. Das Deaktivieren aller Checkboxen entspricht der Fangoption [N] (nicht fangen).

Konstruktionslinien

Hier legen Sie fest, wie sich die Konstruktionslinien verhalten sollen, die Ihnen bei der Eingabe angezeigt werden.

Die Begriffe Winkel- und Distanzraster beziehen sich nicht auf die Raster, die Sie über die Funktion 'Extras – Raster' definieren können. Sie können hier eine Rasterung für zusätzliche Fangpunkte festlegen, die sich immer auf den letzten Konstruktionspunkt bezieht, also lokal mitgeführt werden kann.

Aktivieren Sie 'Winkelraster', können Sie auf bevorzugte Winkel fangen, zum Beispiel auf Vielfache von 15 Grad. Entsprechend bieten Ihnen 'Distanzraster' Fangpunkte in bestimmten Abständen an. Beide Optionen können unabhängig voneinander verwendet werden.

Mit 'Ursprung der Konstruktionslinien ...' und 'Richtung der Konstruktionslinien...' steuern Sie, ob diese Hilfslinien, die Rasterung für die Fangpunkte und auch die Angaben im Koordinatenfeld in der Fußzeile auf den jeweils letzten gesetzten Punkt verschoben werden sollen oder nicht.

Deaktivieren Sie diese beiden Optionen, so erhalten Sie das Verhalten früherer MicroFe-Versionen, in der sich die angegebenen Koordinaten auf den Ursprung des globalen Koordinatensystems bzw. auf den Ursprung der jeweiligen Bezugsfläche bezogen.

Sonderregeln

Mit der Option 'nicht gefangene Koordinaten ...' legen Sie fest, ob Sie Punkte, die nicht gefangen wurden, editieren möchten oder nicht.

Die Option 'Mittelpunkt einer Linie ...' ermöglicht das Fangen auf den Mittelpunkt einer Linie. Sie entspricht dem alten Schalter [M] früherer Versionen, nur dass diese Option jetzt immer automatisch angeboten wird, wenn das Fangen auf einen Mittelpunkt möglich ist.

Tooltips

Hier können Sie einstellen, ob Sie die Tooltips im Arbeitsfenster angezeigt bekommen möchten oder nicht. Auf die Tooltips zu den Toolbars hat diese Funktion keinen Einfluss. Bei den 'Tooltip-Warnungen' handelt es sich um Hinweise, die beim Arbeiten in 3D erscheinen und Ihnen sagen, ob sich ein Punkt, auf den Sie fangen, vor oder hinter der aktuellen Bezugsfläche befindet.

Fangradius

Bei einer Mauseingabe wird in einem Bereich um die aktuelle Cursorposition auf vorhandene Konturen gefangen. Die Größe dieses Bereichs wird mit dem Fangradius festgelegt.
