Linienlager

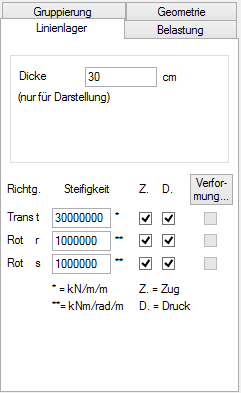

In dieser Registerkarte bearbeiten Sie die Eigenschaften von Linienlagern im Plattenmodell.
Für die grafische Darstellung kann die Dicke des Lagers (in s-Richtung) definiert werden. Dieser Wert wird nur für die Darstellung verwendet und hat keinerlei Auswirkungen auf die Steifigkeit des Linienlagers.
Hier definieren Sie die Art des Lagers. Für die Translationsrandbedingungen ist eine getrennte Definition von Druck- und Zugfedern möglich. Eine reine Druckfeder entspräche zum Beispiel einem normalen Fundament, bei dem sich bei Zug eine klaffende Fuge bildet. Bei der Rotationsrandbedingung können Zug und Druck nur gemeinsam ein- beziehungsweise ausgeschaltet werden, da es sich hierbei um eine Einspannung handelt. Zu allen Auflagerbedingungen können Sie Steifigkeiten festlegen. Ist ein Freiheitsgrad aktiviert und Sie lassen als Wert Null stehen, so erhalten sie ein Lager mit unendlicher Steifigkeit.
Über den Schalter [Verformung] gelangt man zu einem Dialog, in welchem man für das ausgewählte Lager eingeprägte Verformungen eingeben kann.
