Wandlager(Mw)

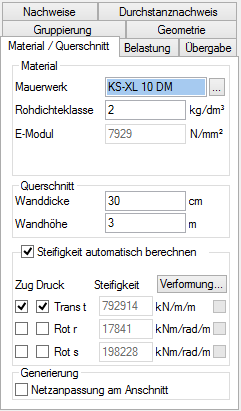

In dieser Registerkarte bearbeiten Sie die Material- und Querschnittswerte von Wandlagern aus Mauerwerk. Ein Wandlager erzeugt eine linienförmige Randbedingung anhand der Material- und Querschnittsdaten einer imaginären Wand.
Über die Schaltfläche [...] wählen Sie in einem Auswahldialog die Mauerwerkssorte. Zudem definieren Sie die Rohdichteklasse des Mauerwerks. Alle Materialkennwerte (wie bspw. E-Modul oder Wichte) werden anhand der getroffenen Materialauswahl ermittelt.
Es ist die Wanddicke und die Wandhöhe vorzugeben.
Für die statische Berechnung bildet MicroFe die Stützen als Randbedingungen mit bestimmten Federsteifigkeiten nach. Mit aktivierter Option Steifigkeit automatisch berechnen ermittelt das Programm die Steifigkeiten, die sich aus den Material- und Querschnittswerten der Wand ergeben. Deaktivieren Sie diese Checkbox, um die Steifigkeiten manuell vorzugeben.
Aktivieren Sie nur die Translationsrandbedingung Trans t, so wird die Wand gelenkig an Wandfuß und -kopf angeschlossen. Aktivieren Sie auch die Rotationsrandbedingungen, so ist die Wand am Wandkopf eingespannt, es werden auch Momente übertragen.
Für die Translationsrandbedingung in t-Richtung ist eine getrennte Definition von Druck- und Zugfedern möglich. Eine reine Druckfeder entspräche zum Beispiel einer Platte, die auf einer Wand aufliegt, sich von dieser aber abheben kann. Bei den Rotationsrandbedingungen Rot r und Rot s können Zug und Druck nur gemeinsam ein- beziehungsweise ausgeschaltet werden, da es sich hierbei um Einspannungen handelt.
Über den Schalter [Verformung] gelangen Sie zu einem Dialog, in dem für die ausgewählte Wand eingeprägte Verformungen eingeben werden können.
Wird die Netzanpassung am Anschnitt aktiviert, werden zusätzliche FE-Elemente von der Linienlager-Systemlinie bis zum Linienlager-Rand erzeugt.
