Flächenlast

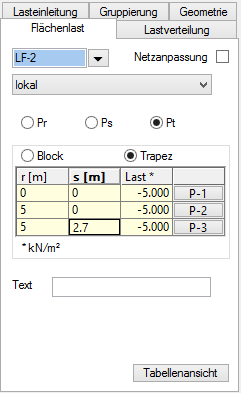

Positionstyp: Flächenlast

In dieser Registerkarte bearbeiten Sie die Eigenschaften von Flächenlasten.

Inhalt

Lastdefinition

Lasttyp

Netzanpassung

Tabellenansicht

Lastdefinition

Es ist ein Lastfall, in dem die Last wirken soll, und der Freiheitsgrad der Last zu wählen.

Die Lastgröße geben Sie in kN/m² an. Eine konstante Blocklast benötigt nur eine Lastordinate, eine Trapezlast wird über drei Lastordinaten in den Punkten P-1, P-2 und P-3 definiert.

nach oben

Lasttyp

In dieser Liste wählen Sie aus, welcher Lasttyp gesetzt werden soll. Folgende Typen stehen zu Auswahl (nicht bei Platten und Scheiben):

• lokal
  Lokale Last, deren Wirkungsrichtung sich am Koordinatensystem ihrer Oberfläche orientiert.
• global
  Die Last orientiert sich am globalen Koordinatensystem.
• global projiziert
  Globale Last, die in die entsprechende Hauptebene projiziert wird (bspw. Schneelast auf geneigte Flächen).
• Oberfläche-Horizontal
  Lokale Last, die horizontal (parallel zur globalen xy-Ebene) in Richtung der projizierten Oberflächen-Normalen wirkt.

nach oben

Netzanpassung

Durch Aktivierung der Option Netzanpassung werden bei der Netzgenerierung die Ränder von Flächenlasten als Zwangspunkte für FE-Knoten übernommen. Normalerweise ist dies nicht notwendig. Nur bei Lasten, die auf FE-Elementen direkt neben einem Auflager liegen, erhöht die Netzanpassung die Rechengenauigkeit, so dass Sie in diesem Fall die Option aktivieren sollten.

nach oben

Tabellenansicht

Über den Schalter [Tabellenansicht] (nicht in Positionsvorlage verfügbar) können alle Teillasten der selektierten Lastposition(en) gemeinsam in einer Tabelle dargestellt und bearbeitet werden.
