Linienlast

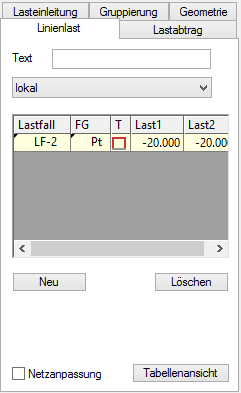

In dieser Registerkarte bearbeiten Sie die Eigenschaften von Linienlasten.
Eine Linienlast-Position in MicroFe kann beliebig viele Teillasten in
unterschiedlichen Freiheitsgraden und Lastfällen enthalten. Diese Teillasten
werden in einer Tabelle verwaltet.
Mit dem Schalter [Neu] kann in
dieser Tabelle eine neue Teillast hinzugefügt werden. Mit dem Schalter
[Löschen] werden die in der Tabelle
selektierten Teillasten gelöscht.
Die Felder Lastfall und FG (Freiheitsgrad) können per rechter Maustaste verändert werden. In der Spalte T kann durch Klicken mit der linken Maustaste auf das Symbol zwischen Block- und Trapezlast hin- und hergeschaltet werden. In den Feldern Last1 und Last2 ist jeweils die Lastgröße (bei Kräften in kN/m, bei Momenten in kNm/m) einzugeben. Bei Wahl einer Trapezlast können für Last1 und Last2 unterschiedliche Werte eingetragen werden, bei einer Blocklast sind diese immer identisch.
(nicht bei Platten und Scheiben)
In dieser Liste wählen Sie aus, welcher Lasttyp gesetzt werden soll. Folgende Typen stehen zu Auswahl:
Durch Aktivierung der Option Netzanpassung werden bei der Netzgenerierung Linienlasten als Zwangspunkte für FE-Knoten übernommen. Normalerweise ist dies nicht notwendig. Nur bei Lasten, die auf FE-Elementen direkt neben einem Auflager liegen, erhöht die Netzanpassung die Rechengenauigkeit, so dass Sie in diesem Fall die Option aktivieren sollten.
Über den Schalter [Tabellenansicht] (nicht in Positionsvorlage verfügbar) können alle Teillasten der selektierten Lastposition(en) gemeinsam in einer Tabelle dargestellt und bearbeitet werden.
