Zoomfunktionen in 2D-Sichten und Visualisierungen

Zoomen mit den Lupenfunktionen der Symbolleiste Dateifunktionen

Zoom Rechteck: Den Cursor in der Zeichnung an die linke obere Ecke des Bereichs stellen und mit linker Maustaste ein Fenster über einen selbst definierten Bereich aufziehen der vergrößert werden soll.

Vergrößern: Vergrößert die Darstellung stufenweise von der Mitte der Sicht aus. Hierfür kann auch die Plus-Taste im Num-Feld der Tastatur verwendet werden.

Verkleinern: Verkleinert die Darstellung stufenweise von der Mitte der Sicht aus. Hierfür kann auch die Minus-Taste im Num-Feld der Tastatur verwendet werden.

Zoom Markierung: Vergrößert den markierten Bereich auf die größtmögliche Darstellung innerhalb der Sicht.

Zoom ganz: Vergrößert die Zeichnung auf die größtmögliche Darstellung innerhalb der Sicht.



Zoomen mit der Maus

Zoomfunktionen in 2D-Sichten

Alt+Mittlere Maustaste für Pan: Die Alt-Taste wird gedrückt gehalten, dann kann mit ebenfalls gedrückter mittleren Maustaste durch Bewegen des Cursors der Bildausschnitt verschoben werden.

Alt+Rechte Maustaste für Zoom größer und kleiner: Alt-Taste wird gedrückt gehalten, dann kann mit ebenfalls gedrückter rechter Maustaste durch Bewegen des Cursors der Bildausschnitt größer und kleiner gezoomt werden.

Zoomfunktionen in Visualisierungssichten

Alt+Mittlere Maustaste für Pan: die Alt-Taste wird gedrückt gehalten, dann kann mit ebenfalls gedrückter mittleren Maustaste durch Bewegen des Cursors der Bildausschnitt verschoben werden.

Alt+Rechte Maustaste für Zoom größer und kleiner: Alt-Taste wird gedrückt gehalten, dann kann mit ebenfalls gedrückter rechter Maustaste durch Bewegen des Cursors der Bildausschnitt größer und kleiner gezoomt werden.

Alt+Linke Maustaste für Bewegung des Beobachterstandpunktes: Alt-Taste wird gedrückt gehalten, dann kann mit ebenfalls gedrückter mittlerer Maustaste durch Bewegen des Cursors der Bildausschnitt gedreht werden.

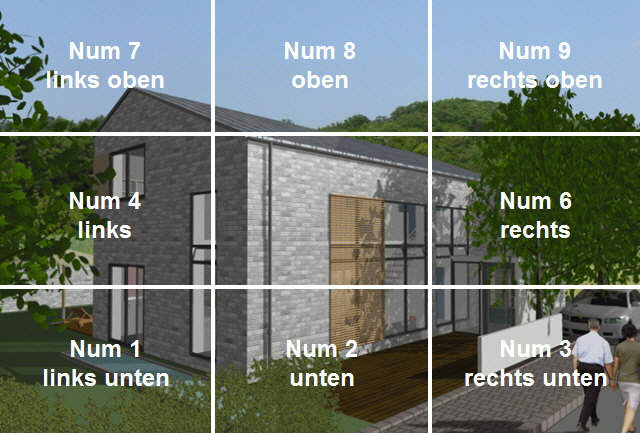

Zoomen mit den Tasten des Nummernblocks



Cockpit

siehe Cockpit für 2D-Sichten und Cockpit für Visualisierungssichten
