Profilbalken

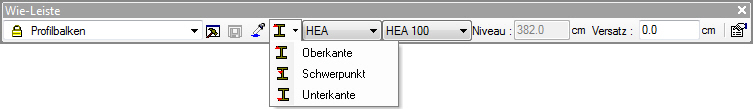

Wie-Leiste

Nach Wahl des Balkentyps, hängt der Profilbalken am Cursor und kann in der Sicht platziert werden.

Eigenschaften

• Profiltyp: Alle genormten gängigen Profiltypen können ausgewählt werden..

• Profilbezeichnung: Alle genormten gängigen Profilgrößen können ausgewählt werden.

• Länge: Die Profillänge kann geändert werden.

• Verdrehung: Winkel des Profils zur Horizontalen.

• Niveau: Das Niveau kann eingegeben oder vom Geschoss übernommen werden. Das Niveau kann bezüglich der Oberkante, Unterkante oder des Schwerpunktes eingegeben werden.

• Material: Dem Profilbalken kann ein Material über die Stammdaten definiertes Material zugeordnet werden.

Vereinfachte Geometrie:

In dieser Vereinfachung in der geometrischen Form wird das Profil ohne ausgerundete Ecken erzeugt. In Draufsichten und Schnitten wird das hierdurch ebenso eine vereinfachte Darstellung erreicht. Durch die Wahl der vereinfachten Geometrie in Modellen mit mehreren Profilbalken oder Stützen wird die Zeichengeschwindigkeit von ViCADo erhöht. Runde Profile haben keine vereinfachte Darstellung der Geometrie.

Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
