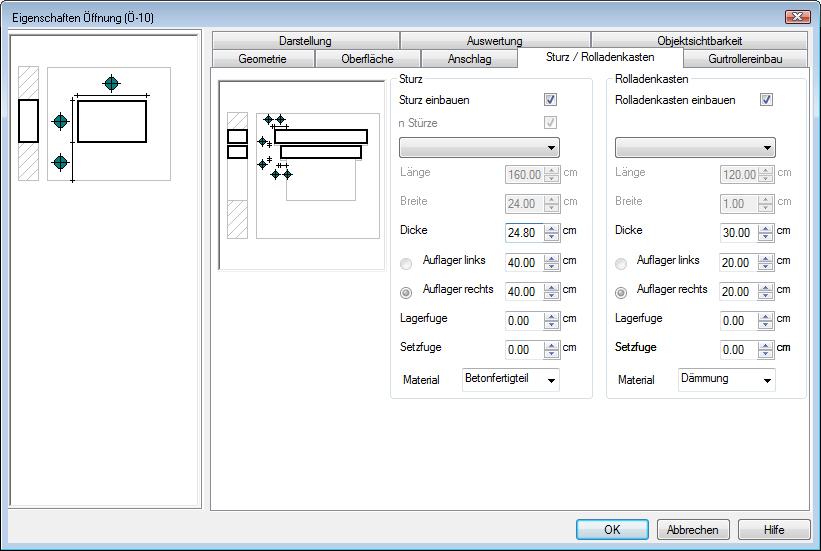

Sturz einbauen: Ein Fertigteilsturz wird eingebaut, die Abmessungen ergeben sich aus der Auswahl des Sturzes.
Rolladenkasten einbauen: Ein Rolladenkasten wird eingebaut, die Abmessungen ergeben sich aus der Auswahl des Kastens.
n Stürze: Je nachdem wie breit der gewählte Sturz ist, werden für die gesamte tragende Wandschale n-Stürze nebeneinander eingebaut. z. B. 24cm breite Wand, gewählt: FTS-Sturz_175-24,8-10.ebt, der Sturz hat eine Bereit von 10cm ==> es werden 2 Stürze nebeneinander eingebaut.
Auflager links/rechts: Es kann eine Auflagerlänge eingegeben werden, die zweite Auflagerlänge errechnet sich aus der Sturzlänge.
Material: Abweichend vom Material, dass dem Einbauteil selbst zugeordnet ist, kann hier bei Bedarf ein anderes Material ausgewählt werden.
Tipp: Einbauteile werden in einer Visualisierungssicht mit der Textur dargestellt, die dem Material des Einbauteils in den Stammdaten zugewiesen wurde. Bei Bedarf können in der Visualisierung auf Einbauteile auch andere Texturen aus dem Katalog aufgebracht werden.
Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
