Nach Wahl des Fundament-Typs hängt das Blockfundament am Cursor und kann in der Sicht platziert werden. Vor dem Platzieren können Einstellungen in der Wie-Leiste vorgenommen werden.
Die Platzierung des Blockfundamentes kann über die Eingabe eines Punktes (Punkt) oder über den Anfangs- und Endpunkt und die Breite (Mittelachse+Überstand) erfolgen.

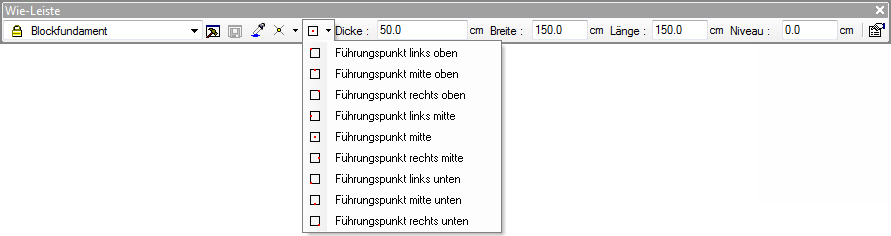

Das Blockfundament hängt bereit zum Platzieren am Cursor. Vor dem Platzieren kann der Führungspunkt, also der Anfasspunkt der Stütze festgelegt werden. Alternativ lässt sich der Führungspunkt durch Betätigen der Taste b ändern.

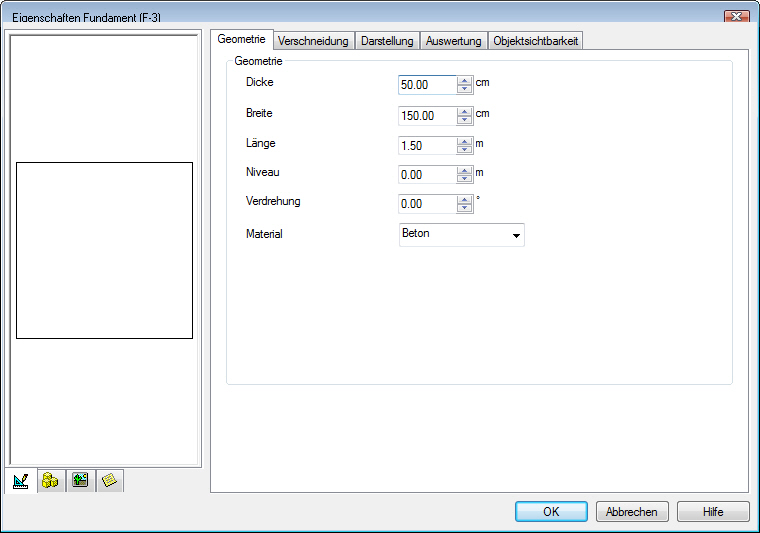

Eigenschaften
Dicke: Höhe des Fundamentes
Breite: Eingabe der Fundamentbreite
Länge: Eingebe der Fundamentbreite
Niveau: Das Niveau bezieht sich auf die Oberkante des Fundamentes.
Verdrehung: Eingabe des Verdrehungswinkels
Material: Der Fundamentplatte kann ein Material über die Stammdaten definiertes Material zugeordnet werden.
Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
