Stütze mit Kopfverstärkung

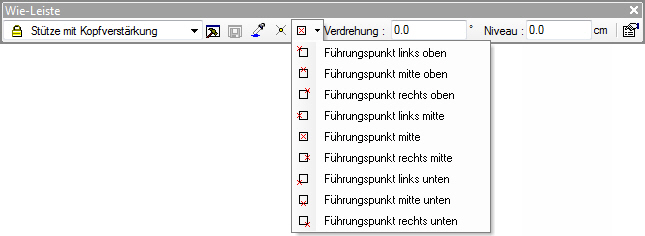

Wie-Leiste

Nach Wahl des Stütze-Typs hängt die Stütze am Cursor und kann in der Sicht platziert werden. Vor dem Platzieren können Einstellungen in der Wie-Leiste vorgenommen werden.

Vor dem Platzieren kann der Führungspunkt, also der Anfasspunkt der Stütze festgelegt werden. Alternativ lässt sich der Führungspunkt durch betätigen der Taste b ändern.

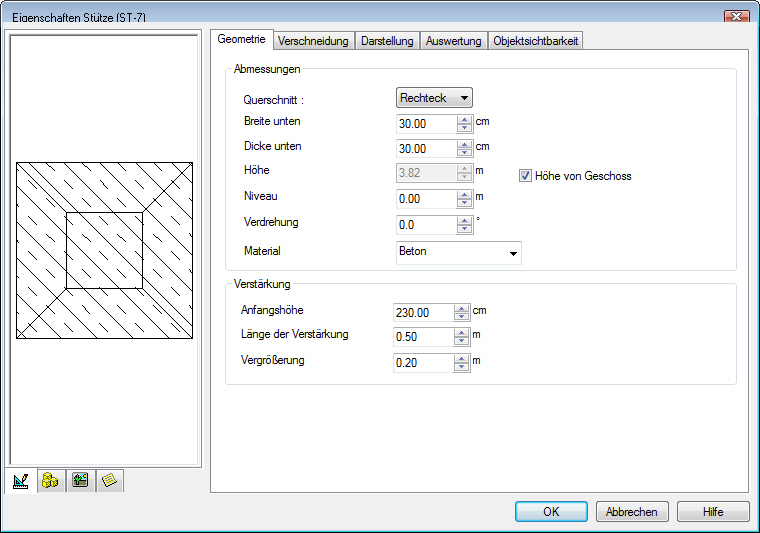

Eigenschaften

In diesem Bereich legen Sie die Geometrieparameter für die Stütze fest. Sie können zwischen Rechteck- und Rundstütze usw. wählen. Klicken Sie die gewünschte Stützenkopfverstärkung an und tragen Sie die jeweiligen Abmessungen ein.

• Querschnitt: Es kann zwischen einem Rechteck- und Rundquerschnitt gewählt werden.

• Breite/Dicke: Die Stütze hat konstante Abmessungen.

• Durchmesser: Bei Rundstützen ist der Durchmesser der Stütze einzugeben.

• Niveau: Das Niveau bezieht sich auf den Stützenfuß.

• Anfangshöhe: Höhe der Unterkante der Kopfverstärkung vom Stützenfuß.

• Länge der Verstärkung: Gesamthöhe der Kopfverstärkung.

• Vergrößerung: um welches Maß wird die Stütze umlaufend verstärkt.

Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
