Nach Wahl des Stütze-Typs hängt die Stütze am Cursor und kann in der Sicht platziert werden. Vor dem Platzieren können Einstellungen in der Wie-Leiste vorgenommen werden.

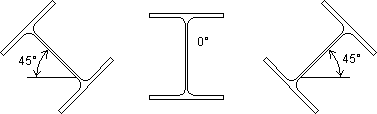

Für die Eingabe einer kompletten Stützenreihe kann durch wiederholtes Anklicken des Symbols
auch direkt eine vom Verdrehungswinkel abhängige Rotation in 45°-Schritten vorgenommen werden, z. B.

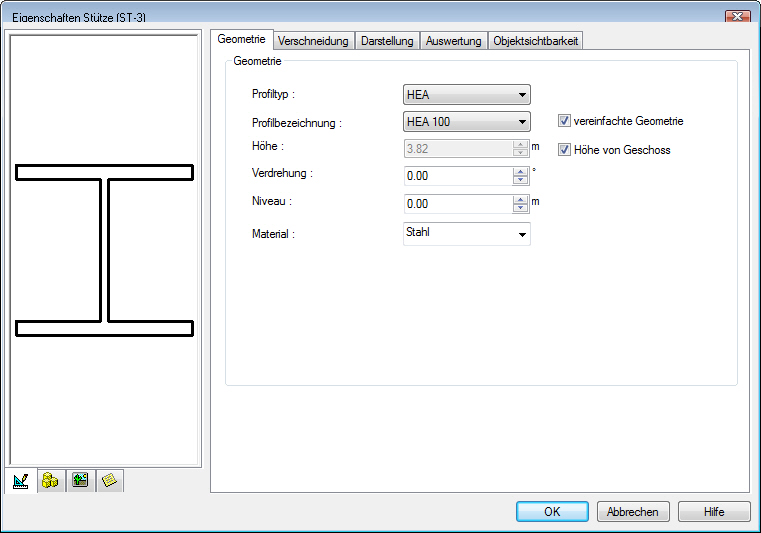

Eigenschaften
Profiltyp: Alle genormten gängigen Profiltypen können ausgewählt werden..
Profilbezeichnung: Alle genormten gängigen Profilgrößen können ausgewählt werden.
Höhe: Die Stützenhöhe kann eingegeben oder die Höhe vom Geschoss übernommen werden.
Verdrehung: Winkel des Profils zur Horizontalen.
Niveau: Das Niveau bezieht sich auf den Stützenfuß.
Material: Wahl des Materials der Stütze.
Vereinfachte Geometrie:
In dieser Vereinfachung in der geometrischen Form wird das Profil ohne ausgerundete Ecken erzeugt. In Draufsichten und Schnitten wird das hierdurch ebenso eine vereinfachte Darstellung erreicht. Durch die Wahl der vereinfachten Geometrie in Modellen mit mehreren Profilbalken oder Stützen wird die Zeichengeschwindigkeit von ViCADo erhöht. Runde Profile haben keine vereinfachte Darstellung der Geometrie.
Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
