Spindeltreppe: Erweiterte Treppeneingenschaften

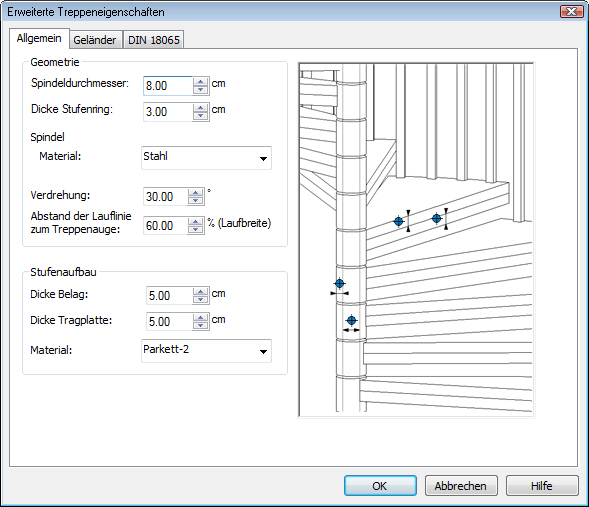

Geometrie

• Spindeldurchmesser: Durchmesser des tragenden Querschnitts der Spindel

• Dicke Stufenring: Materialstärke des Rings, der den tragenden Spindelteil umschließt

• Spindel Material: Material des tragenden Spindelquerschnitts, Stufenrings und Tragplatten von Trittstufen

• Verdrehung: Erlaubt eine Verdrehung der Treppe um die Achse der Spindel. Weiterhin kann die Treppe über die Funktion Rotieren in die gewünscht Lage im Grundriss gedreht werden.

• Abstand der Lauflinie zum Treppenauge: Gibt den prozentualen Abstand, bezogen auf die Laufbreite, zwischen Laufbreite (innen) und Lauflinien an

Stufenaufbau

• Dicke Belag: Materialstärke des Stufenbelags

• Dicke Tragplatte: Materialstärke der Tragplatte

• Material: Belagsmaterial der Trittstufen (Material der Tragplatte entspricht dem gewählten Material der Spindel)

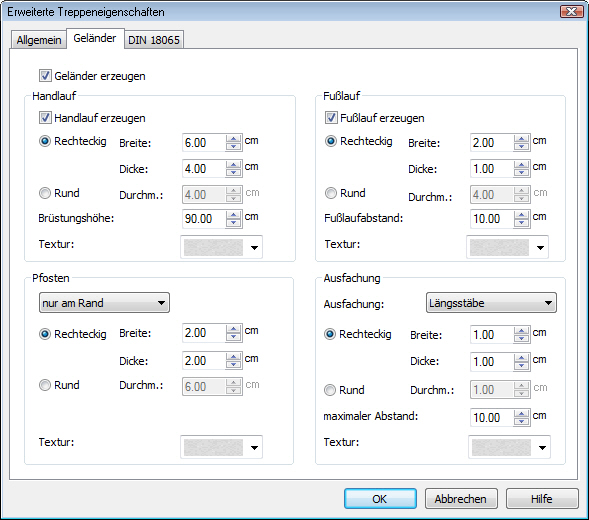

Geländer

Handlauf, Fusslauf, Pfosten

Handlaufabmessungen und Texturen können hier eingestellt werden. Die Bauteile können ein- und ausgeschaltet werden. Hier kann zwischen rechteckigen und runden Bauteilen gewählt werden.

Ausfachung

Als Ausfachung können Längsstäbe gewählt werden. Hier kann zwischen rechteckigen und runden Füllstäben gewählt werden.

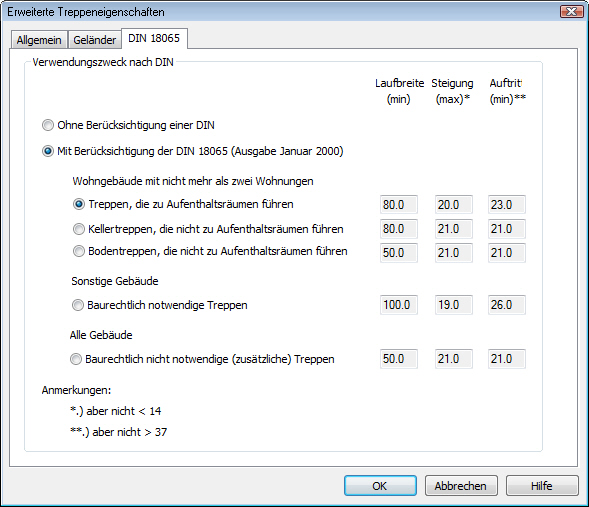

Überprüfung nach DIN

In der Registerkarte Überprüfung nach DIN können Sie den Treppentyp nach Kriterien wie Treppen, die zu Aufenthaltsräumen führen oder baurechtlich notwendige Treppen klassifizieren. ViCADo prüft später beim Einbau der Treppe, ob deren Ausführung der geforderten Norm entspricht.

Ohne Berücksichtigung einer DIN: Die Maße Laufbreite, Steigung, Auftritt werden nicht überprüft.

Mit Berücksichtigung der DIN 18065: Die Maße Laufbreite, Steigung, Auftritt werden immer bei Änderung mit der DIN 18065 überprüft. Werden die Werte nicht eingehalten, wird ein Warndialog geöffnet.
