Automatische Bemaßung

In ViCADo steht dem Anwender eine automatische Bemaßung zur Verfügung. Dabei kann ein einzelnes Bauteil bemaßt oder auch mehrere Bauteile mit einer Bemaßung versehen werden.

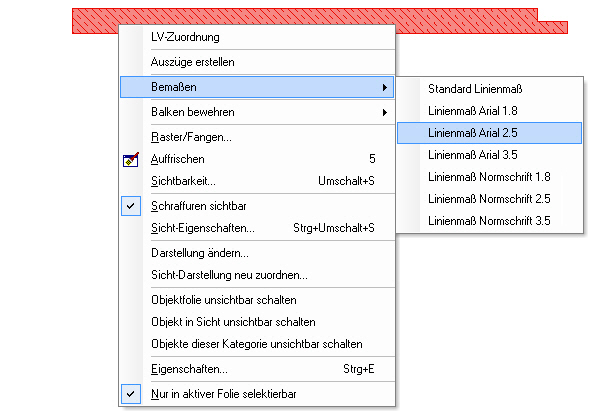

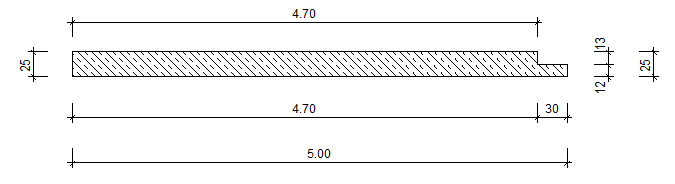

Das zu bemaßende Bauteil wird markiert, über das Kontextmenü wird die Rubrik Bemaßen ausgewählt. Hierunter kann eine der im Projekt hinterlegten Vorlagen der Linienmaße im Menü ausgewählt werden. Das Bauteil wird nachfolgend an seiner Außenkontur entlang automatisch bemaßt.

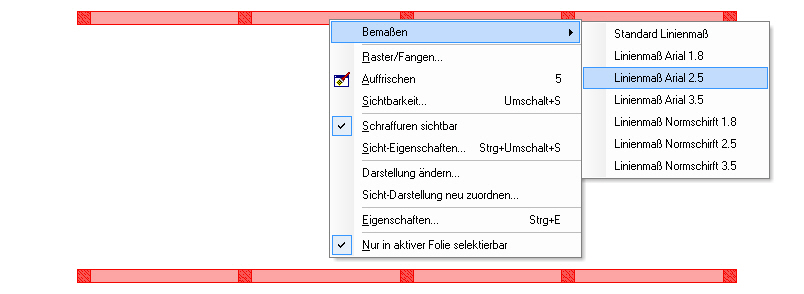

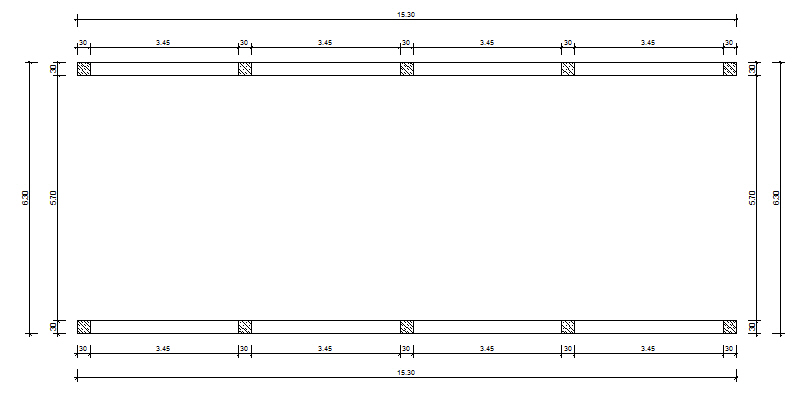

Tipp: Die Automatische Bemaßung kann auch für mehrere Bauteile gleichzeitig angewendet werden.

Hierzu sind die gewünschten Bauteile zu selektieren und nachfolgend im Kontextmenü die Rubrik Bemaßung im Kontext zu wählen.
