2. Maßzahl

Hier werden für die Vermaßung von Öffnungen drei verschiedene Möglichkeiten der Darstellung angeboten und durch Anklicken des entsprechenden Symbols aktiviert:

2. Maßzahl automatisch generieren: Außer der Öffnungsbreite wird auch die Öffnungshöhe ermittelt.

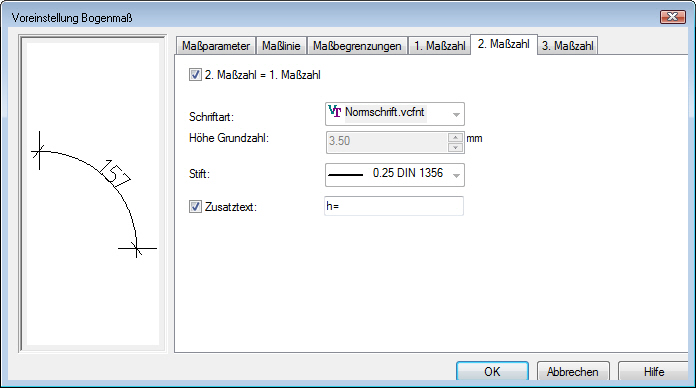

Schriftart, -höhe und Stift können hier für die 2. Maßzahl eingegeben werden. Sind die Einstellung gleich der 1. Maßzahl, dann sind die Eingaben invers.

Für die 2. Maßzahl kann ein Zusatztext eingegeben werden. Um den Text nachträglich zu editieren, ist die Maßkette zu markieren, an jeder Maßzahl erscheint ein sogenannter Hook. Dieser ist mit dem Cursor anzugefahren (der Cursor wird zum Kreuz), Klick auf rechte Maustaste und Eigenschaften auswählen, hier kann der Text geändert  werden.



Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
