Maßbegrenzung

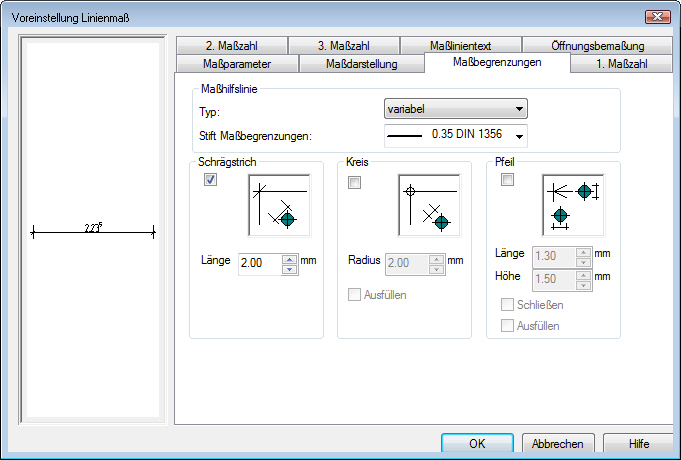

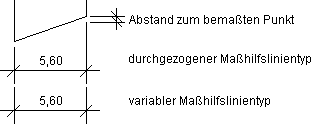

Für die Maßbegrenzung kann zwischen Schrägstrich, Kreis oder Pfeil gewählt werden. Werden z.B. Kreis und Schrägstrich angewählt, dann werden der Kreis und der Schrägstrich dargestellt.

Einzel- bzw. Kettenmaße können waagerecht, senkrecht oder mit einem Drehwinkel (in Konstruktionsrichtung) definiert werden.

Für die Kettenmaße können die Maßpunkte in beliebiger Reihenfolge angeklickt und durch erneutes Anklicken auch wieder gelöscht werden. Die anschließende Platzierung der Maßlinie kann über die Optionen Weiter mit Maßlage im Kontextmenue, durch Doppelklick auf den letzten Maßpunkt oder durch Betätigen der ENTER-Taste ausgeführt werden.



Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
