Zusatztext

An Bemaßungslinien lassen sich Zusatztexte anfügen oder die 2. oder 3. Maßzahl ändern.

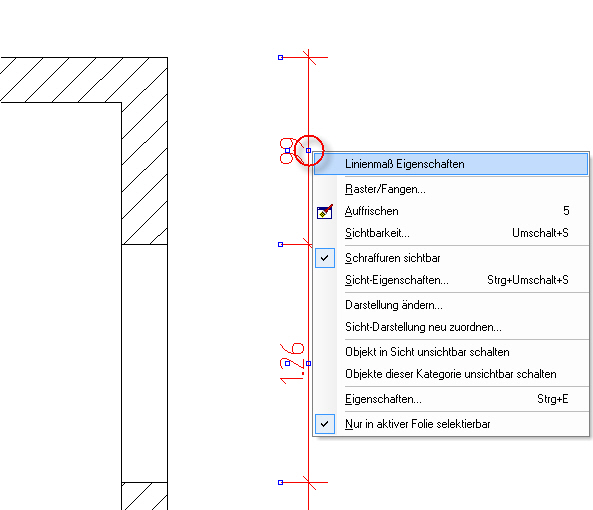

Die entsprechende Maßlinie wird markiert. Der Cursor wird auf den Hook der sich unter der zu ändernden Maßzahl befindet gesetzt und im Kontextmenü die Funktion Linienmaß Eigenschaften ausgewählt.

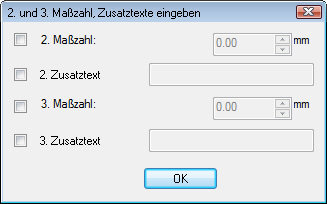

Das folgende Dialogfenster öffnet sich:

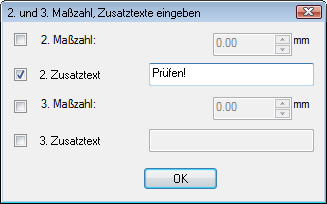

Durch Setzen des Häckchens z. B. beim 2. Zusatztext, kann dort ein Zusatztext eingetragen werden.



Das Dialogfenster wird mit OK geschlossen.

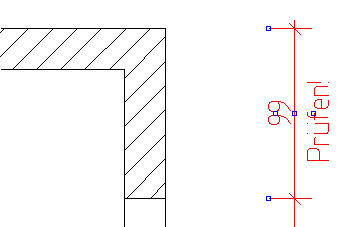

Der Zusatztext steht nun unter der angewählten Maßzahl.

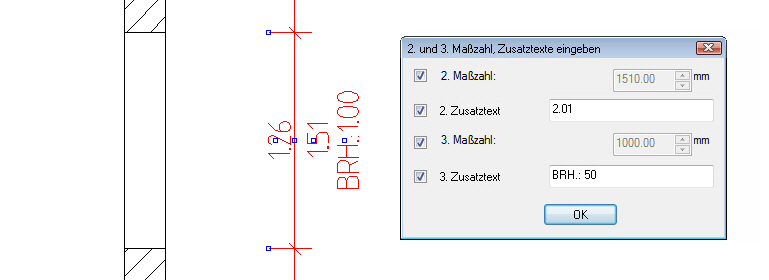

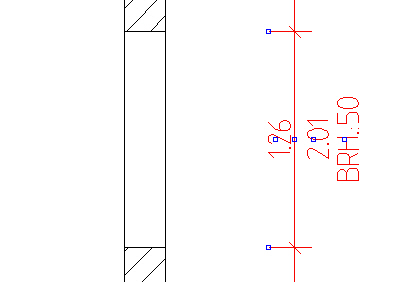

Im folgenden Beispiel werden die Werte für die Fensterhöhe und Brüstungshöhe manuell geändert. Der Originalwert bleibt unsichtbar erhalten und kann bei Bedarf oder zur Kontrolle wieder aufgerufen werden.





siehe hierzu auch Einzelne Maßintervalle ändern
