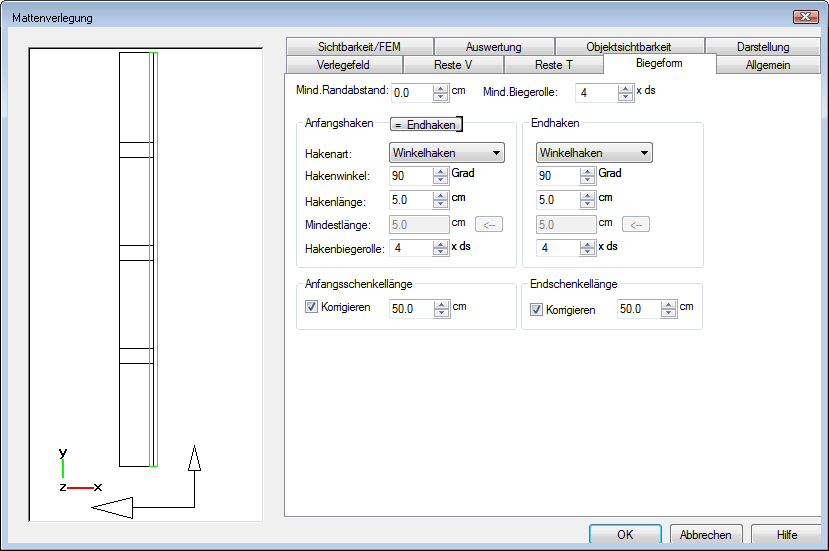

Mattenverlegung - Biegeform

Mind. Randabstand: Hier kann der minimale Randabstand der Biegeform zur Bauteilkante eingestellt werden.

Mind. Biegerolle: Hier wird der minimale Biegerollendurchmesser als Faktor des Stabdurchmessers angegeben (Erläuterungen siehe DIN 1045-1, 12.3).

Anfangshaken: Hier kann gewählt werden ob die Biegeform einen Anfangshaken erhalten soll. Wenn ein Winkelhaken ausgewählt wird, wird dieser durch die Eingabe der Parameter Hakenwinkel, Hakenlänge und Hakenbiegerolle beschrieben. Wenn ein Endhaken mit den gleichen Abmessungen eingebaut werden soll kann dies vereinfacht durch Betätigung der Schaltfläche =Endhaken eingestellt werden.

Endhaken: siehe Anfangshaken

Hakenart: Wahl zwischen kein Haken, Schenkelhaken und Stützenhaken

Anfangsschenkellänge: Hier kann die Schenkellänge des Anfangschenkels korrigiert werden.

Endschenkellänge: Hier kann die Schenkellänge des Endschenkels korrigiert werden.



Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
