Positionsnummerierung ändern

Nummerierungsassistent

Innerhalb einer Positionsgruppe kann eine jeder Verlegeposition eine bestimmt Positionsnummer zugeordnet werden. Hierbei kann innerhalb einer Gruppe eine Positionsnummer nur einmal vergeben werden. Somit können ungewollte Doppelungen in der Nummerierung vermieden werden. Zum Beispiel können alle eines Planes zu einer Positionsgruppe gehören. Hierdurch wird vermieden, dass auf einem Plan eine Positionsnummer für unterschiedliche Biegeformen verwendet wird.

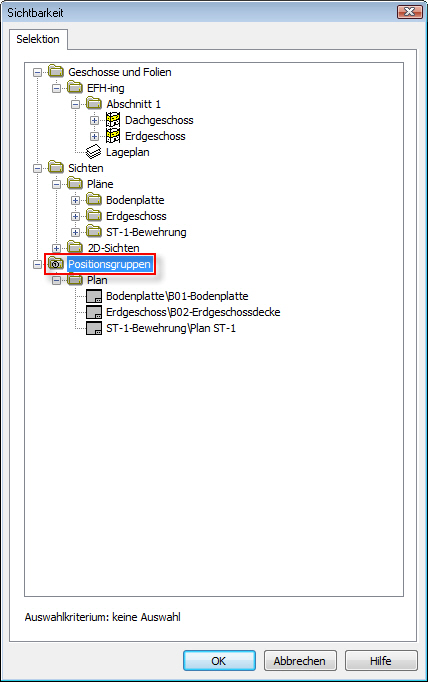

Der Nummerierungsassistent sortiert die Positionen einer Positionsgruppe der aktiven Positionssicht. Hierzu ist bei einer Positionssicht unter Sichtbarkeit die Positionsgruppe zu wählen, bei der die Nummerierung geändert werden soll.

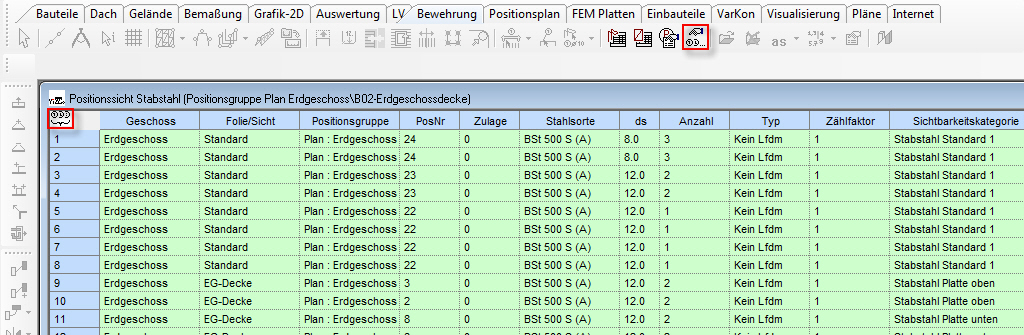

Ist eine Positionsgruppe in aktiven Positionssicht dargestellt, ist die Schaltfläche in der Was-Leiste Positionsnummerierung ändern aktiv. Das eine Positionsgruppe in der Positionssicht dargestellt ist, wird zusätzlich durch das Positionsgruppensymbol in der Positionssicht in der oberen linken Ecke gekennzeichnet.



Zusätzlich wird die Darstellung einer Positionsgruppe in der Positionssicht durch das Positionsgruppensymbol  in der Positionssicht in der oberen linken Ecke gekennzeichnet.



Durch Betätigung der Schaltfläche Positionsnummerierung ändern gelangt man in Dialog des Nummerierungsassistenten.

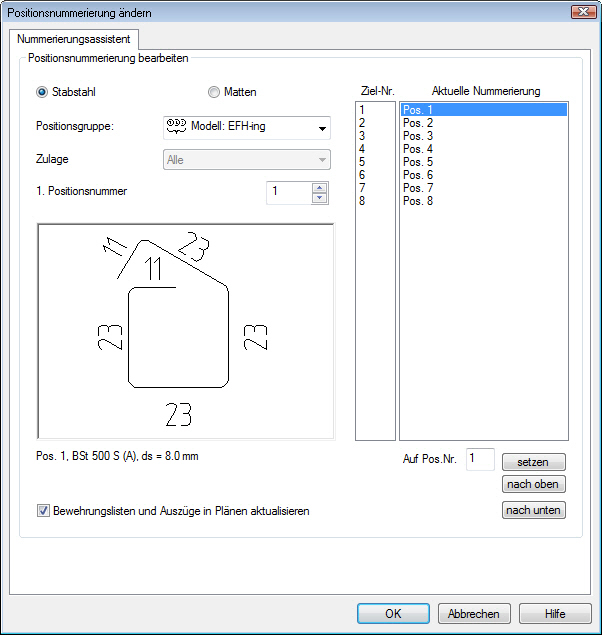

In dem Dialog des Nummerierungsassistenten kann die Nummerierung in der Positionsgruppe der aktiven Positionssicht individuell eingestellt werden. Ist eine Position markiert kann entweder mit den Buttons nach oben oder nach unten eine andere Positionierung vorgenommen werden, alternativ wird die gewünschte Positionsnummer im Eingabefeld definiert.

Zusätzlich kann eine Startnummer für die vergebenen Nummern der Positionsgruppe gewählt werden. Die jeweiligen Änderungen werden in der Spalte Ziel-Nr. angezeigt. Nach Bestätigung mit OK werden diese für die Positionen im Modell übernommen.



Hinweis: Unabhängig von der Positionssicht kann im Dialog des Nummerierungsassistenten eine vorhandene Positionsgruppe für Stabstahl oder Matten zur Änderung der Nummerierung deren Positionen gewählt werden.



Tipp: Über die Rückgängig-Taste können Änderungen an der Nummerierung revidiert werden.
