Jeder Verlegeposition wird in ViCADo einer bestimmten Positionsgruppe zugeordnet. Hierbei kann innerhalb einer Gruppe eine Positionsnummer nur einmal vergeben werden. Somit können ungewollte Doppelungen in der Nummerierung vermieden werden. Zum Beispiel können alle eines Planes zu einer Positionsgruppe gehören. Hierdurch wird vermieden, dass auf einem Plan eine Positionsnummer für unterschiedliche Biegeformen verwendet wird.
Begriffe der Positionsgruppe in ViCADo:
Als Standard-Einstellung in ViCADo werden alle erzeugte Positionen in einer Positionsgruppe, der Positionsgruppe Modell zusammengefasst. Je nach Modellstruktur können jedoch auch andere Gruppen gemäß der Lage bzw. Darstellung im Modell gebildet werden:

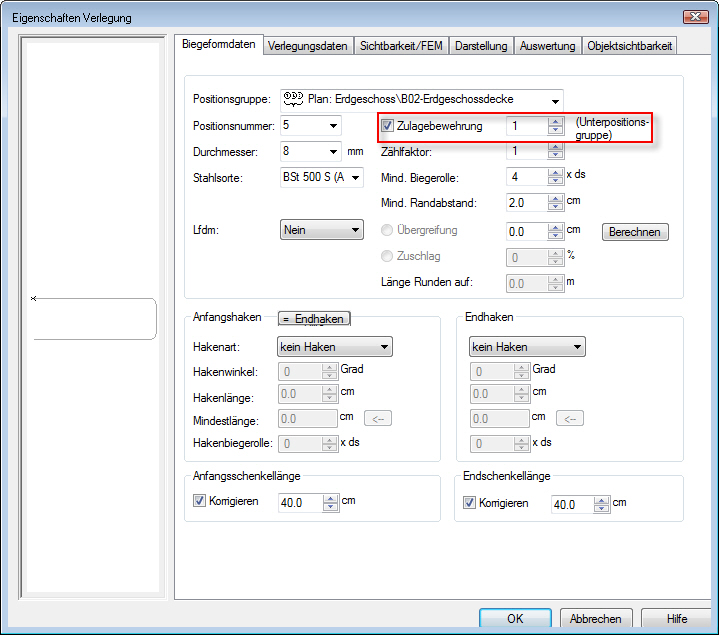

Funktion der Zulagebewehrung kommt zur Anwendung, wenn die Bewehrung für eine Positionsgruppe abgeschlossen ist und die vergebene Nummerierung nicht mehr verändert werden darf. Soll nun nachträglich weitere Bewehrung in dieser Positionsgruppe verlegt werden, so ist dies nun durch Erzeugen einer Unterpositionsgruppe möglich. Dazu wird in den Eigenschaften der neuen Verlegung, auf der Registerkarte Biegeformdaten der Haken bei Zulagebewehrung gesetzt und im nebenstehenden Feld eine Ordnungszahl gewählt. Zur vorhandenen Hauptpositionsgruppe legt ViCADo nun eine Unterpositionsgruppe mit der entsprechenden Ordnungszahl an.
In der Unterpositionsgruppe werden die Positionsnummern aus der Hauptpositionsgruppe weitergezählt. Weitere Zulagen in neuen Positionsgruppen sind durch die Vergabe einer weiteren Ordnungszahl möglich.
Im Dialog Position einer Positionsgruppe neu zuordnen besteht dann die Möglichkeit nur die jeweilige Unterpositionsgruppe einer anderen Positionsgruppe neu zuzuordnen. Dazu ist im das Feld Zulage statt der Auswahl Alle die entsprechenden Ordnungszahl zu wählen.
Hinweis: Die Hauptpositionsgruppe hat die Ordnungszahl 0.
Es stehen dem Anwender 3 Möglichkeiten in ViCADo zur Verfügung mit denen Positionen Positionsgruppen neu zugeordnet werden können:
1. Alle sichtbaren Positionen eines Planes einer Gruppe zuordnen
2. Alle gelistete Positionen einer Positionssicht einer Gruppe zuordnen
3. Gruppenzuordnung über den Eigenschaftsdialog der Verlegung ändern
Die sichtbaren Positionen eines aktiven Planes können in ViCADo komfortabel zu einer Positionsgruppe zusammengefasst werden. Hierzu ist in der Was-Leiste unter der Registerkarte Pläne die Schaltfläche Stabstahl in aktiver Plansicht einer Positionsgruppe neu zuordnen bzw. Matten in aktiver Plansicht einer Positionsgruppe neu zuordnen.

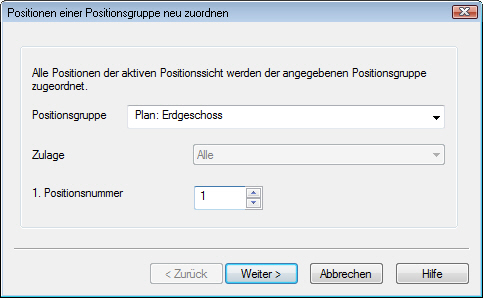

In dem nachfolgenden Dialog kann die Startnummer für die neue Nummerierung der Positionen gewählt werden, sind Unterpositionsgruppen vorhanden, kann gewählt werden, ob alle Positionen oder nur einzelne Unterpositionsgruppen neu zugeordnet werden sollen.
Sind Positionen bereits einen anderen Positionsgruppe zugeordnet, die auf einer Sicht oder einem Plan basiert, erfolgt eine Sicherheitsabfrage. Vielfach ist beispielsweise Anschlussbewehrung auf mehreren Plänen dargestellt, deren Nummerierung soll in diesen Plänen aber nicht verändert werden.
Weiterhin kann gewählt werden, ob bereits vorhandene Bewehrungslisten und Auszüge ebenfalls die Änderungen übernehmen sollen.
Tipp: Über die Rückgängig-Taste können Änderungen an der Nummerierung bzw. der Positionsgruppenzuordnung revidiert werden.

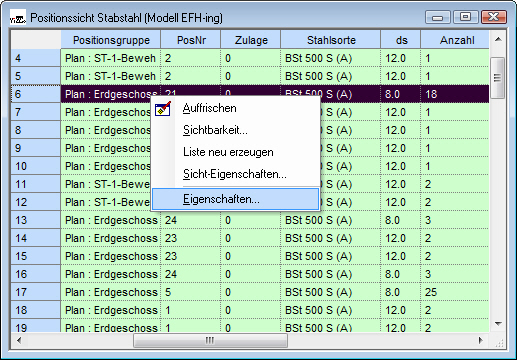

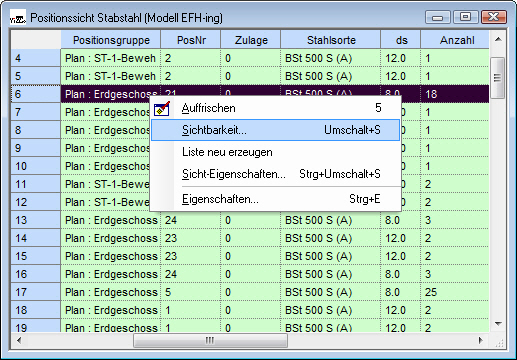

Über das Kontextmenü einer Positionssicht kann unter Sichtbarkeit der Umfang der dargestellten Positionen in der Liste ausgewählt werden.

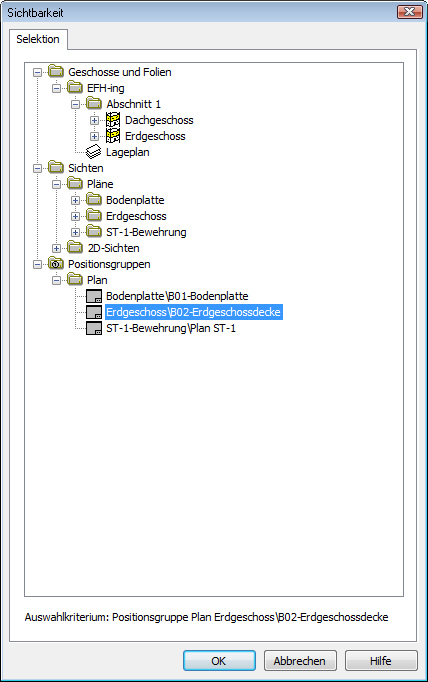

Hier können die Positionen im Modell getrennt nach Ihrem Ort in der Modellstruktur, Ihrer Darstellung in den Sichten oder der Zugehörigkeit zu ein Positionsgruppe dargestellt werden.
Alle Positionen einer Positionssicht können einer zu eine neuen Positionsgruppe zusammengefasst werden. Hierzu wird in der Was-Leiste die Schaltfläche Positionen der aktiven Positionssicht einer Positionsgruppe neu zuordnen. Es öffnet sich der Dialog gemäß oben stehender Beschreibung zu 1. Alle sichtbaren Positionen eines Planes einer Gruppe zuordnen.
