Zuordnung von LV Positionen

Vorlagen - Zuordnung von LV-Positionen

Einer Bauteilvorlage werden über die Vorlagen-Verwaltung Leistungspositionen zugeordnet.

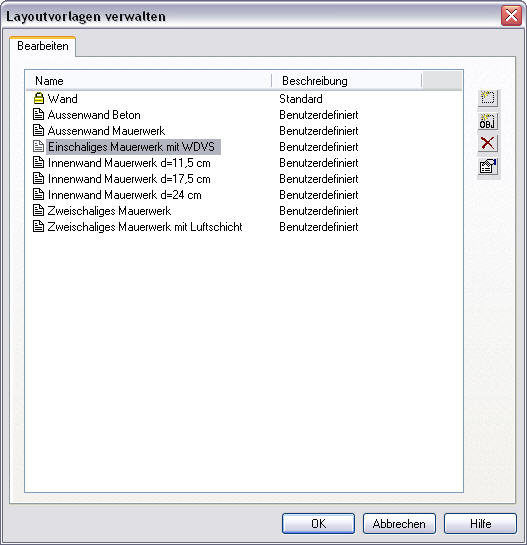

Die Vorlagen-Verwaltung wird über das Symbol in der Wie-Leiste geöffnet.

Das Eigenschaftenfenster wird geöffnet.

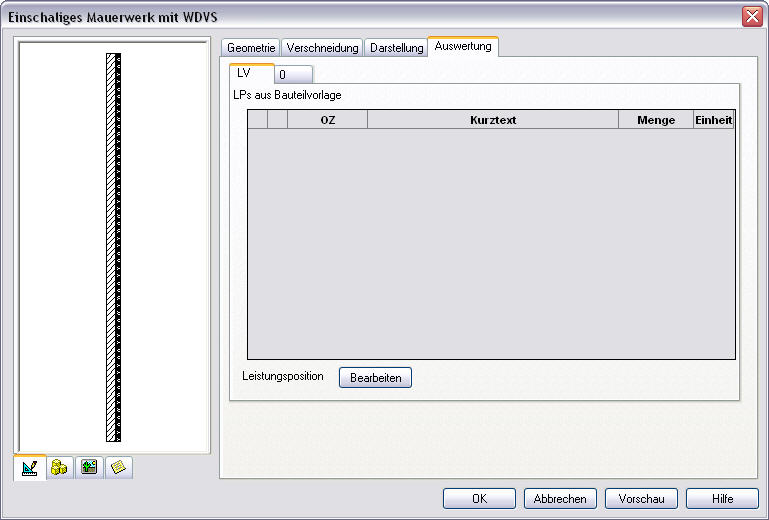

Auf der Registerkarte Auswertung – LV werden die zugeordneten Leistungspositionen angezeigt.

Über die Schaltfläche Bearbeiten öffnet sich das Dialogfenster zur Zuordnung von Leistungen aus dem LV-Katalog.

Siehe auch Erstellen eines LV-Kataloges.

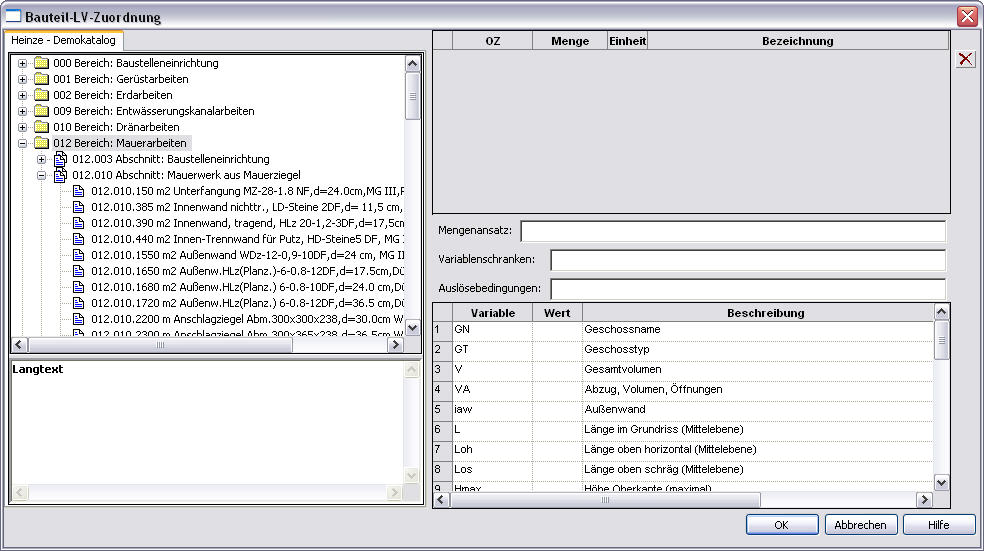

Auf der linken Seite wird der aktive LV-Katalog angezeigt. Nach Auswahl einer Position erscheint der Langtext zu dieser Position im unteren Fenster.

LV-Positionen zuweisen

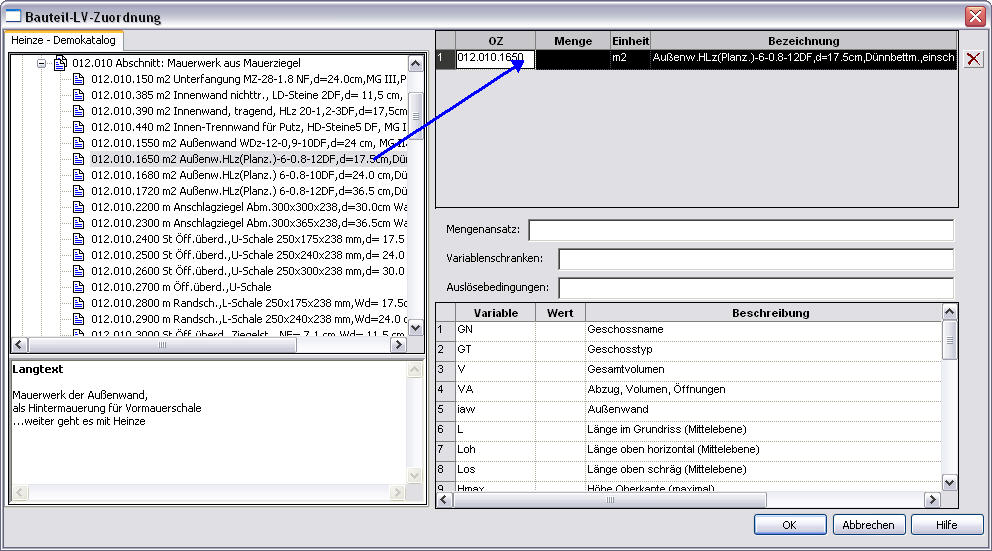

Eine Position aus dem LV-Katalog wird der Bauteilvorlage zugewiesen indem die betreffende Position markiert und mit gedrückter linker Maustaste in das rechte Fenster gezogen wird.

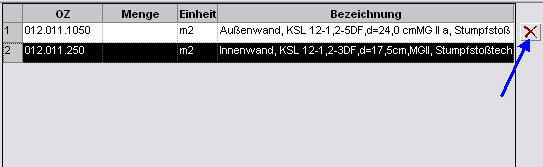

Der Bauteilvorlage können mehrere Positionen zugeordnet werden die nacheinander in das rechte Fenster gezogen werden. Soll eine Position gelöscht werden, ist diese zu markieren und die Löschen Schaltfläche zu betätigen.

Mengenansatz

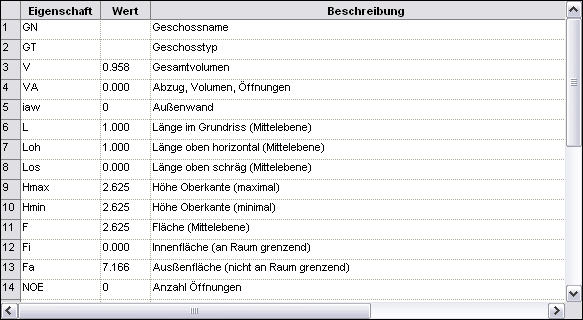

In der Tabelle auf der rechten unteren Seite des Dialogfensters sind die Bauteileigenschaften aufgeführt.

Die gewünschte Eigenschaft für den Mengenansatz wird markiert und über Doppelklick mit der linken Maustaste als Mengenansatz bestätigt.

Auf Wunsch kann für den gewählten Mengenansatz eine Auslösebedingung gewählt werden. Die Position soll beispielsweise nur berücksichtigt werden, wenn sich die Wand im Geschoss Kellergeschoss befindet. Auslösebedingung: GN = Kellergeschoss

Soll eine Eigenschaft für des Mengenansatzes beschränkt werden, wird eine Variablenschranke angegeben. Zum Beispiel AFF>=1.0; AFT>3.0: dann werden nur die Fensterflächen größer gleich 1.00m² und die Türfensterflächen größer 3.0m² im Mengenansatz berücksichtigt.

Mengenansatz:

• Der Mengenansatz setzt sich aus Eigenschaften und Rechenzeichen zusammen.

• Das Setzen von Klammern ist möglich

Variablenschranken:

• Die Variablenschranken beziehen sich auf die einzelnen Eigenschaften-Variablen in der Formel des Mengenansatzes

• Einzelne Bedingungen werden durch Semikolon getrennt

Bedingungen:

•  Die Eingabe von 2 Bedingungen pro Mengenansatz ist möglich.

• Die Trennung erfolgt durch ein UND oder durch ein ODER.

vorhandene Bauteile - Zuordnung von LV-Positionen

LV-Positionen können einem oder mehreren Bauteilen auch zugeordnet werden wenn das Bauteil bereits konstruiert ist.

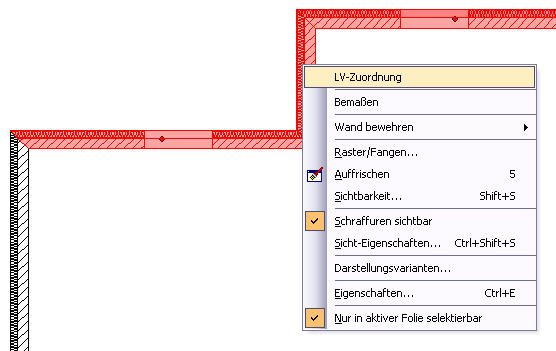

Das entsprechende Bauteil oder mehrere Bauteile gleichen Typs werden markiert. Über das Kontextmenü wird die Funktion LV-Zuordnung aufgerufen.

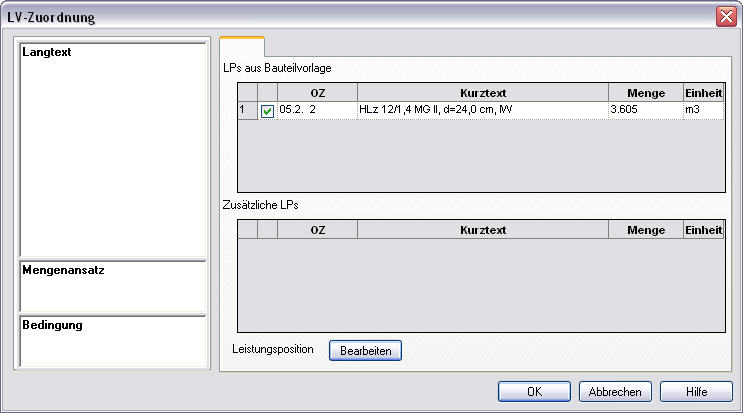

Es öffnet sich das Dialogfenster LV-Zuordnung.

Falls schon Leistungspositionen aus der Bauteilvorlage vorhanden sind  werden sie unter LPs aus Bauteilvorlage angezeigt.

Über die Schaltfläche Bearbeiten öffnet sich das Dialogfenster zur Zuordnung von zusätzlichen Leistungen aus dem LV-Katalog.

Das weitere Vorgehen siehe oben: LV-Positionen zuweisen.
