Erzeugen einer Planvorlage mit Schriftfeld

Wählen Sie unter Pläne die Funktion Neuer Plan aus.

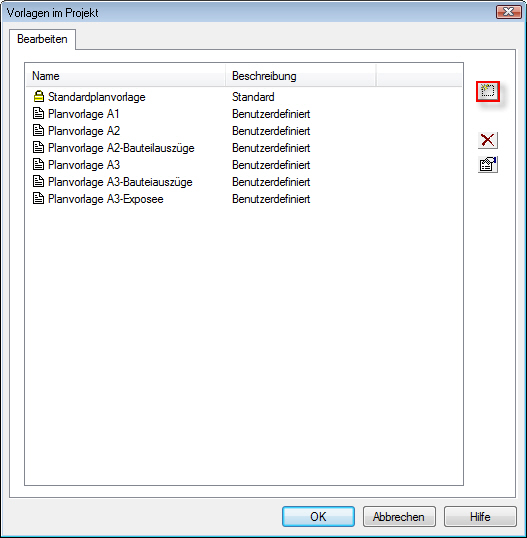

Über Vorlagen des Projekts bearbeiten gelangen Sie in den Dialog Vorlagen im Projekt.



Hier können Sie vorhandene Planvorlagen kopieren und umbenennen.

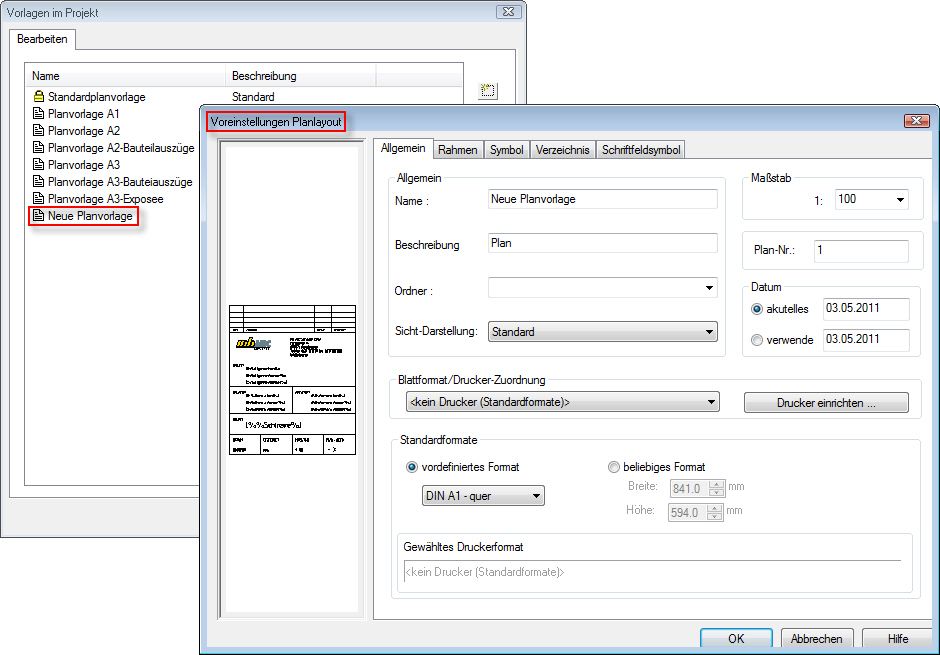

Durch einen Doppelklick öffnet sich das Fenster Voreinstellungen Planlayout, in dem Sie Ihre Änderungen vornehmen können.

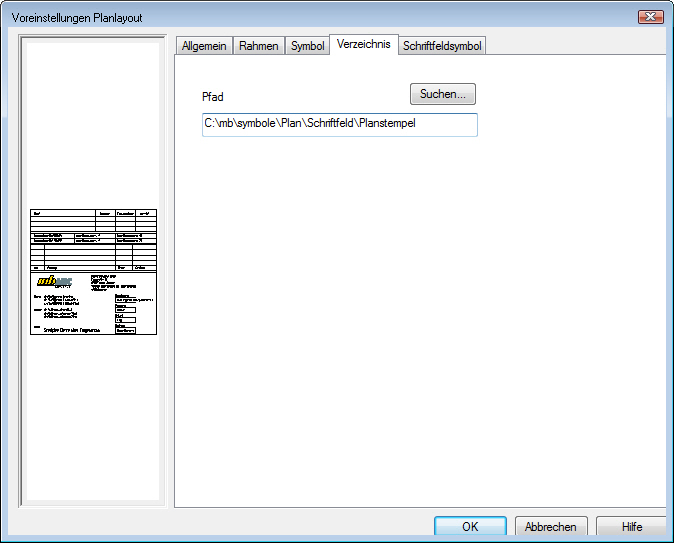

Um nun das eigene Schriftfeld in die Planvorlage aufzunehmen, müssen Sie unter der Registerkarte Verzeichnis den Pfad zu Ihrem Schriftfeld auswählen.

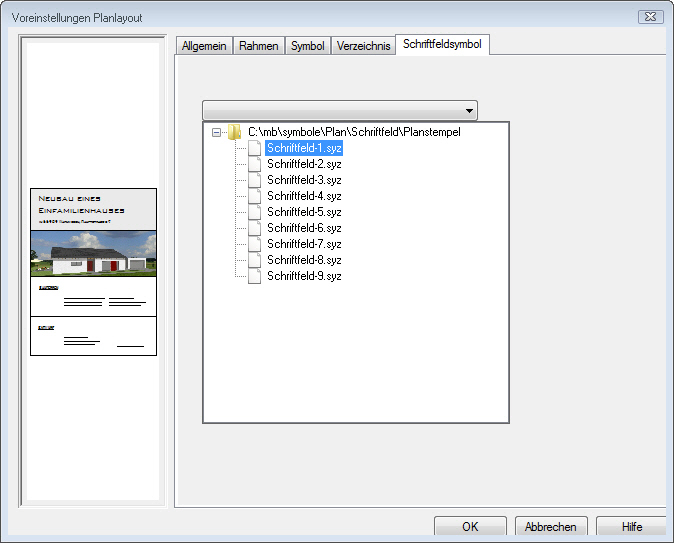

Anschließend steht das eigene Schriftfeld unter der Registerkarte Schriftfeldsymbol zur Auswahl.

Bestätigen Sie das eigene Schriftfeld durch einen Doppelklick und verlassen Sie alle Dialoge über OK.

Die neu erzeugte Planvorlage steht nun in der Liste der übrigen Vorlagen und kann bei Bedarf verwendet werden.

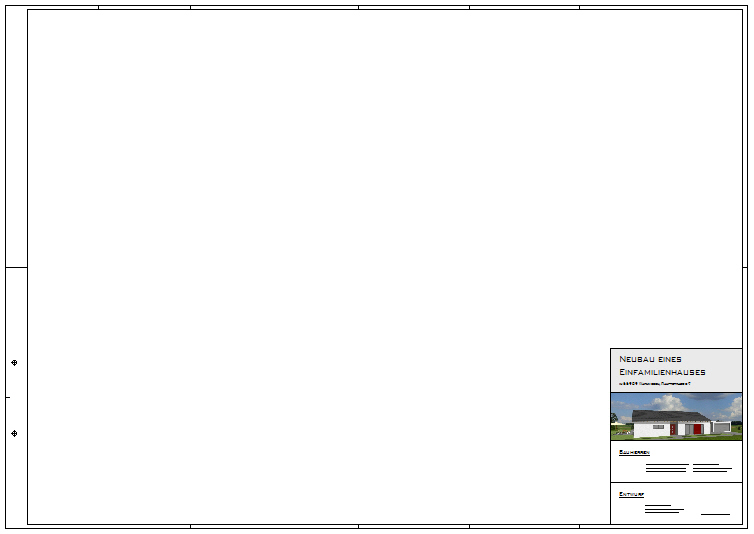

Über die Schaltfläche Plan erzeugen wird der entsprechende Plan mit Ihrem Schriftfeld erzeugt.



Tipp: In ViCADo können über den Symbol-Katalog Schriftfelder verwaltet und vorhandene Planstempel modifiziert werden (siehe Datenblatt: Schriftfeld für Planstempel erstellen).
