Schriftfeld für Planstempel erstellen

Erzeugen Sie eine neue Plansicht und öffnen Sie den Symbolkatalog.

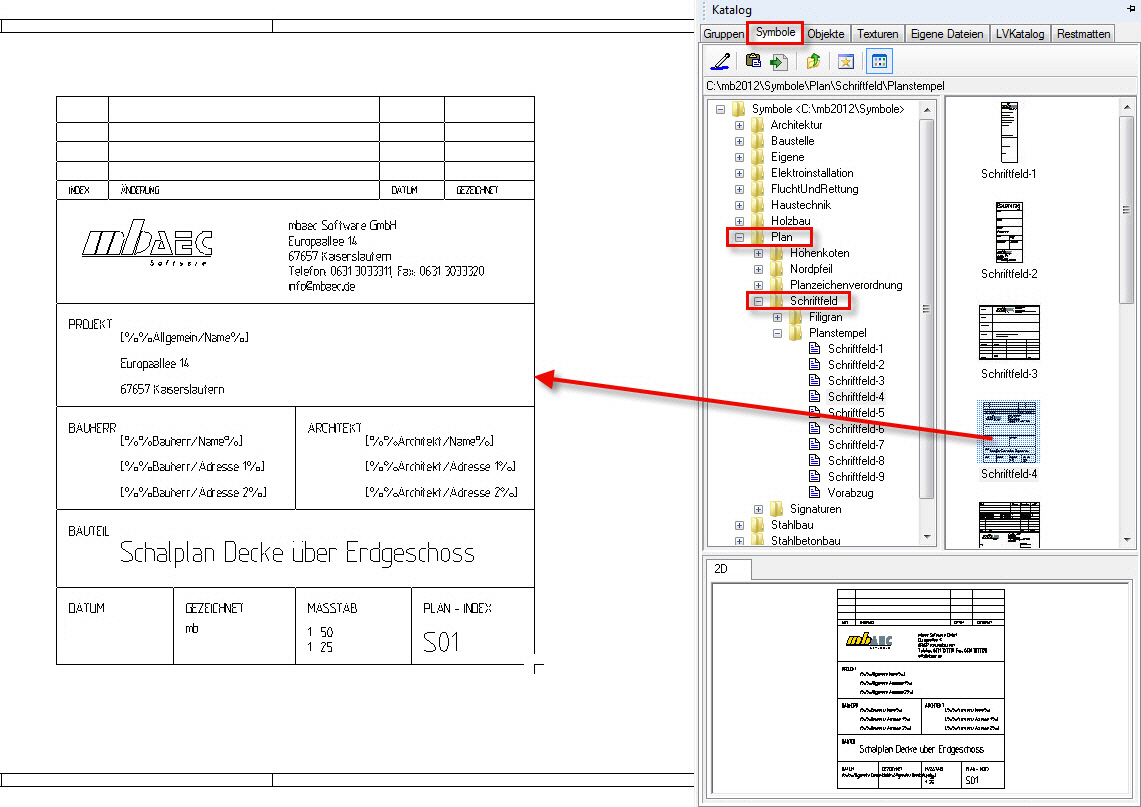

Unter Plan -> Schriftfeld finden Sie von uns vordefinierte Schriftfelder, die nach Belieben verändert werden können. Platzieren Sie hierfür ein Schriftfeld aus dem Katalog in der Plansicht.



Markieren Sie das absetzte Symbol in der Sicht.



Über die Funktion Auflösen kann der Planstempel seine einzelnen 2D-Elemente zerlegt werden.

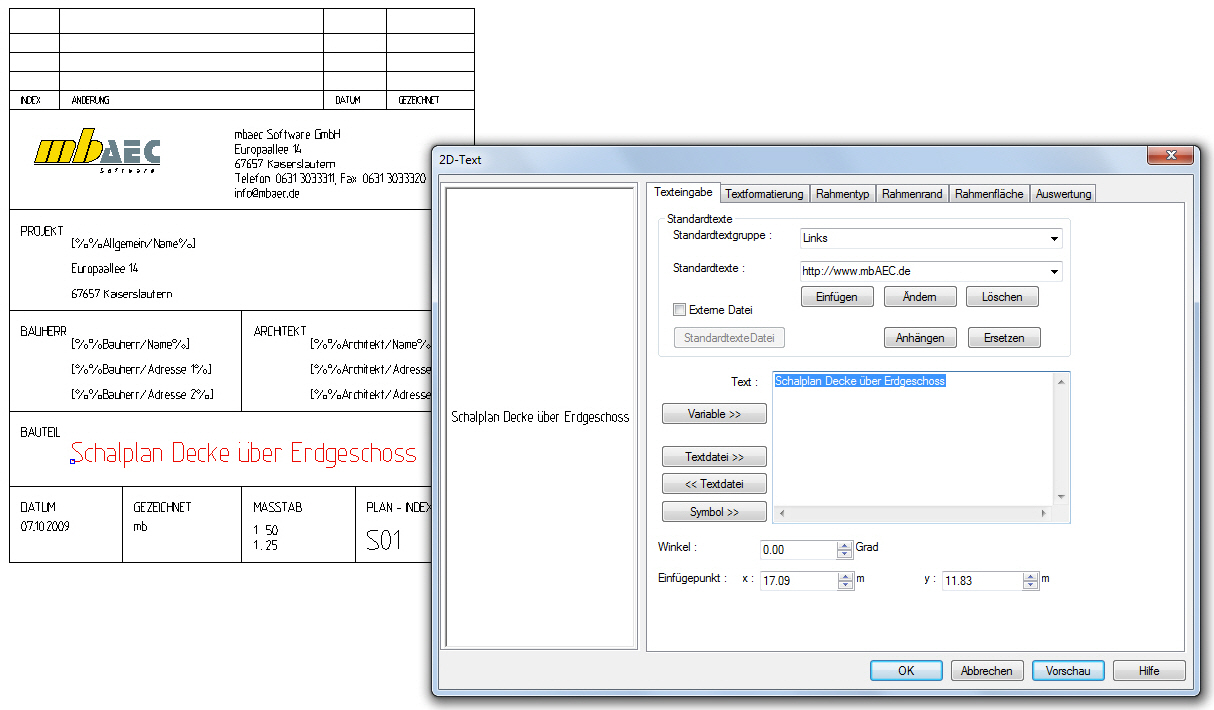

Sie können nun vorhandene Texte ändern sowie neue Texte, Grafiken oder Linien hinzufügen.

Tipp: Über Variablen können Sie Informationen wie z.B. die Anschrift des Bauherrn automatisch in das Schriftfeld übernehmen (siehe Datenblatt: Variablen in ViCADo).

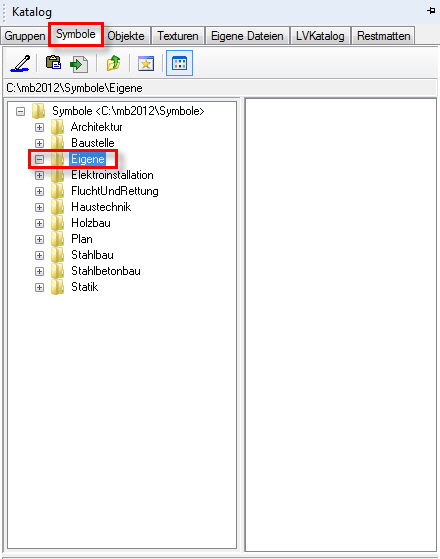

Um Ihre eigenen Symbole im Katalog anschließend abzuspeichern, sollten Sie immer den Ordner Eigene ausgewählt haben. Dieser Ordner wird mit den mb-Einstellungen gesichert.

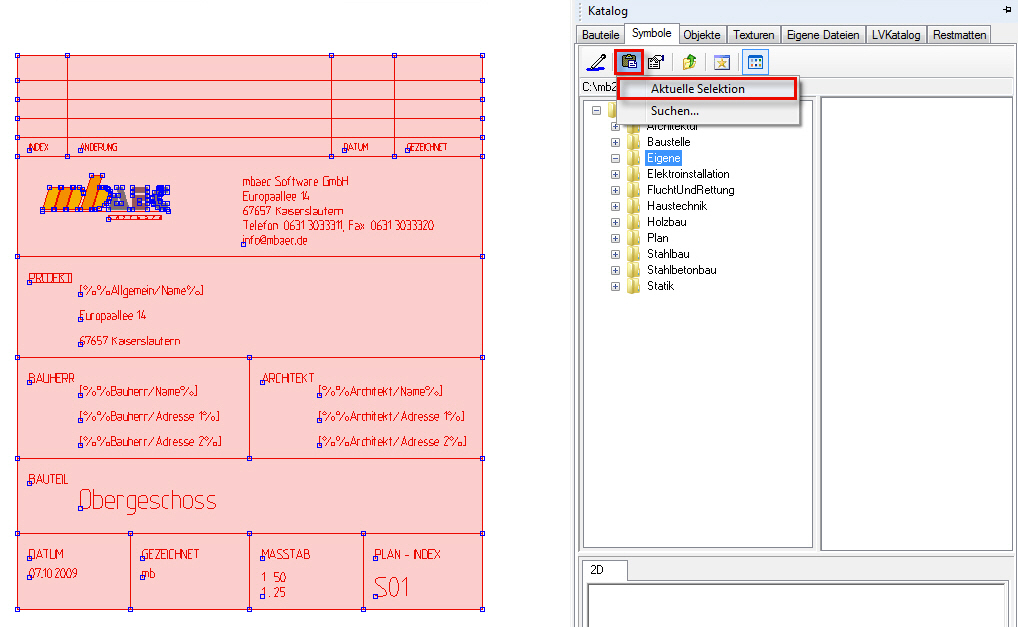

Markieren Sie also das fertige Schriftfeld und betätigen Sie im Katalog die Funktion Objekt einfügen -> Aktuelle Selektion.

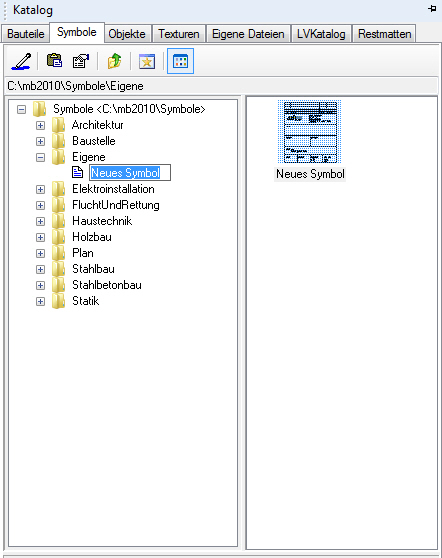

Ihr Schriftfeld wird im Katalog abgespeichert und kann nun umbenannt werden.

Tipp: Für ein effizientes Arbeiten in ViCADo ist es ebenso möglich, das eigene Schriftfeld in eine Planvorlage integrieren (siehe Datenblatt: Erzeugen einer Planvorlage).
