Positionsliste

Positionslisten können ausschließlich in der Plansicht platziert werden. In den Positionslisten werden alle Positionsnummern und -texte aus den platzierten Sichten zusammengestellt.



Positionen der Positionsliste wählen

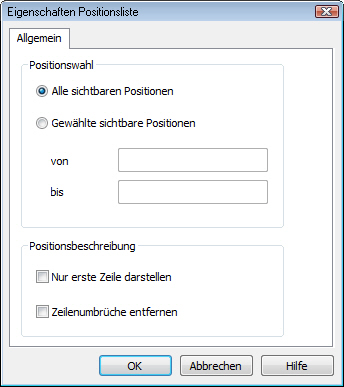

Eigenschaften Positionsliste öffnet den nachstehenden Dialog zur Begrenzung des Ausgabeumfangs.

Positionsbeschreibung

Nur erste Zeile: Es wird nur die erste Zeile der Positionsbezeichnungen einer Positionsmarkierung übernommen.

Zeilenumbrüche entfernen: Umfasst die Positionsbezeichnung einer Position mehrere Zeilen, werden die Zeilen als Fließtext hintereinander geschrieben.

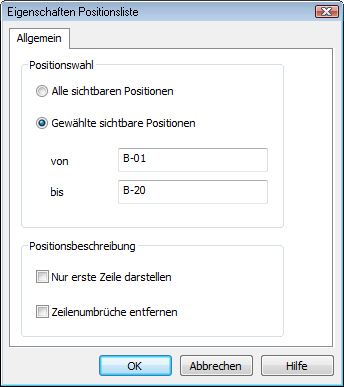

Sollen nicht alle sichtbaren Positionen der aktuellen Plansicht, sondern nur ein bestimmter Nummernkreis der Liste ausgegeben werden ist die Option Gewählte sichtbare Positionen zu wählen. In den Eingabefeldern von / bis kann die gewünschte erste und letzte Positionsnummer des Nummernkreises der Liste gewählt werden.

Tipp: Diese Funktion kann auch zum Teilen von Positionslisten auf Plänen verwendet werden, wenn bei einer Listung aller sichtbaren Positionen in einer Liste diese Liste zu hoch für das gewählte Planformat werden würde.



Die Positionsliste kann auf dem aktuellen Plan platziert, nach Excel oder in den Viewer ausgegeben werden. Die Wahl der Ausgabeart erfolgt in der Wie-Leiste.



Positionsliste im Plan zeichnen

Soll die Positionsliste im Plan gezeichnet werden, können in der Wie-Leiste die Größe der Tabelle und der Führungspunkt festgelegt werden. Der Führungspunkt kann auch mit B gewechselt werden. Die Positionsliste hängt am Cursor und kann in der Plansicht platziert werden.



Positionsliste nach Excel ausgeben

Report zeichnen startet die Ausgabe der Positionsliste.



Positionsliste in den Viewer ausgeben

Report zeichnen startet die Ausgabe der Positionsliste.



Positionsliste aktualisieren

Mit einem Klick auf wird die Positionsliste aktualisiert.
