Eigenschaften Planteil - Größe

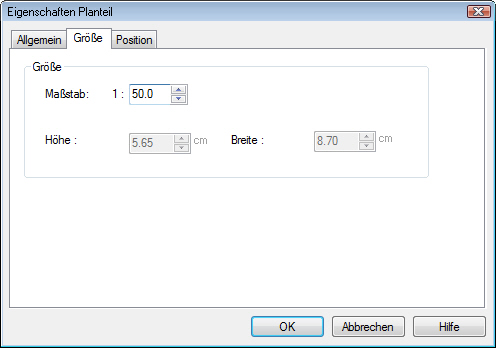

Das Dialogfenster Eigenschaften Planteil öffnet sich über die Funktion Sicht-Eigenschaften im Kontextmenü des entsprechenden Plans.



Hier wird die Größe und der Maßstab der markierten Sicht angezeigt. Das Maßstabsfeld ist gegraut, wenn der Planteil mehrfach auf Plänen platziert wurden bzw. die entsprechende Option in der Sichteigenschaften der Sicht gewählt wurde.

Hinweis: Höhe und Breite sind im Plan bei einer platzierten und markierten Sicht über den Rand einstellbar. Hierzu ist eine der Ecken des Planteils anzuklicken und entsprechend zu verschieben. Maßgenaue Einstellungen können z.B. durch Verwendung der Konstruktionslinien erzielt werden.
