Eigenschaften Planteil - Allgemein

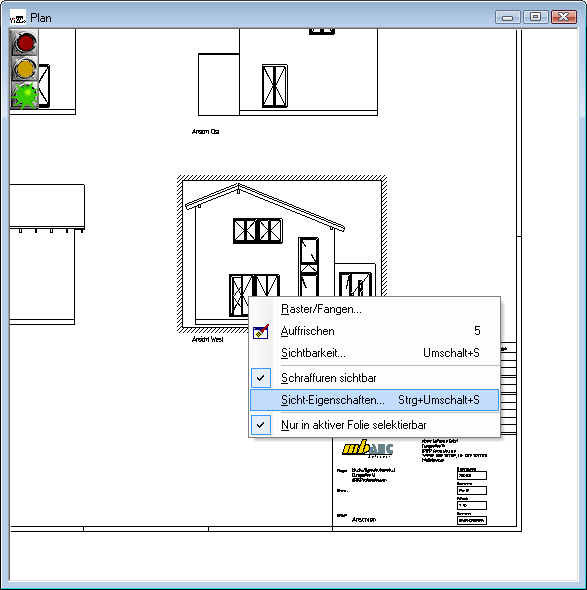

Das Dialogfenster Eigenschaften Planteil öffnet sich über die Funktion Sicht-Eigenschaften im Kontextmenü des entsprechenden Plans.



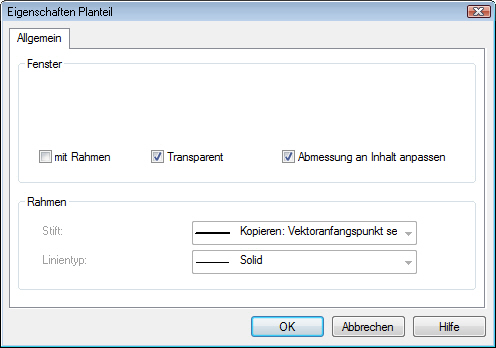

Hier werden die allgemeinen Eigenschaften der markierten Sicht angezeigt.

Name des Fensters: Hier kann der Name des Fensters gewählt werden. Dieser Name kann vom ursprünglichen Sichtnamen abweichen.



Optionen:

mit Rahmen: Um den Planteil kann ein Rahmen gezeichnet werden. Stift und Linientyp sind entsprechend wählbar.

Transparent: Der Hintergrund des Planteils kann transparent gewählt werden. Hierdurch können Planteile übereinander gelegt werden, ohne sich gegenseitig zu verdecken.

Abmessungen an Inhalt anpassen: Die Größe des Planteils wird automatisch bei Änderungen des dargestellten Inhalts der Sicht angepasst. Hierdurch ist gewährleistet, dass der Inhalt der Sicht immer vollständig auf dem Plan dargestellt wird. Soll nur ein definierter Ausschnitt der Sicht auf dem Plan dargestellt werden, ist diese Option auszuschalten.
Der Ausschnitt ist im Plan bei einer platzierten und markierten Sicht über den Rand einstellbar. Hierzu ist eine der Ecken des Planteils anzuklicken und entsprechend zu verschieben. Maßgenaue Einstellungen können z.B. durch Verwendung der Konstruktionslinien erzielt werden. In diesem Fall wird die automatische Anpassung des Ausschnitts an den Inhalt automatisch ausgeschaltet.



Voreinstellungen für Planteile

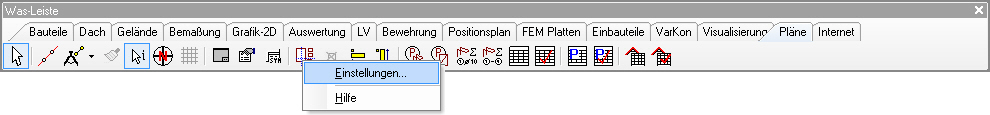

Für das Platzieren von Sichten auf Plänen können Voreinstellungen gewählt werden. Diese können durch einen Klick mit der rechten Maustaste auf die Schaltfläche Sichten in Plan platzieren aufgerufen werden.



Unter Einstellungen... können die gewünschten Optionen voreingestellt werden.



Eigenschaften Planteil - Größe

Eigenschaften Planteil - Position
