Ansichten erstellen

In ViCADo besteht die Möglichkeit, beliebig viele in ihrer Blickrichtung frei definierbare Ansichten zu erzeugen und auf diese Weise unterschiedliche Gebäudeansichten darzustellen. Die Definition der Blickrichtung kann hierbei frei gewählt oder über eine Bauteilkante definiert werden. Ansichten aktualisieren sich in ViCADo automatisch. Das heißt: Ändert sich der Grundriss durch das Verschieben eines Fensters wird die Ansicht automatisch neu berechnet.

Nach der Anwahl der Funktion Ansicht von der Seite stehen zwei Vorgehensweisen zum Erstellen einer Ansicht von der Seite zur Verfügung:

1. Freie Definition der Blickrichtung durch die Eingabe von zwei Punkten:

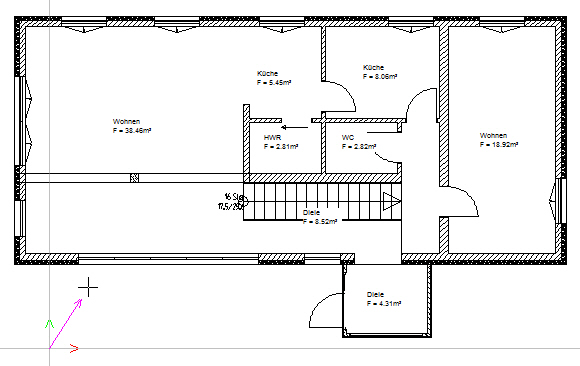

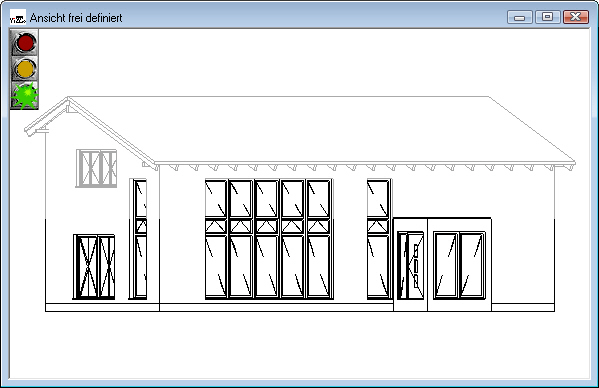

Bei Klicken auf einen beliebigen freien Punkt in der Sicht erscheint ein Pfeil als Vorschau für die zu definierende Blickrichtung. Über einen zweiten Punkt, der frei abgesetzt oder mit Hilfe der Konstruktionslinien bestimmt werden kann, wird die Blickrichtung der zu erstellenden Ansicht festgelegt.



2. Definition der Blickrichtung über eine Bauteilkante (Beispiel: Erstellung einer Straßenansicht):

Beim Überfahren von Bauteilkanten mit dem Mauszeiger erscheint ein Pfeil als Vorschau für die zu definierende Blickrichtung. Nach dem Klicken mit der linken Maustaste wird die momentan Ausrichtung des Pfeils für die zu erstellende Ansicht übernommen.



Hinweis: Weitere Einstellungen zu den Eigenschaften einer Ansicht können auf der Registerkarte Neue Sicht vorgenommen werden.
