Abstandsflächen eingeben

Vermerken Sie abschließend über entsprechende 2D-Elemente die Abstandsflächen auf dem Plan.

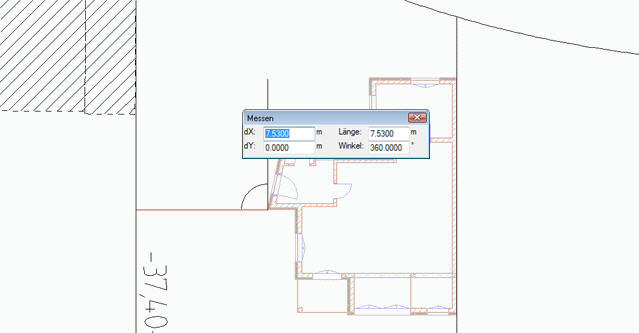

  1. Messen Sie mit der Funktion Messen den Abstand zwischen der äußersten Gebäudekante und dem angrenzenden Grundstück.




  2. Klicken Sie im Anwendungsbereich Grafik-2D auf das Symbol Text . Geben Sie in der Wie-Leiste als Text die Länge ein: hier 7,53 m und platzieren Sie das Maß auf dem Plan. Schließen Sie die Eingabe mit der Esc-Taste ab.

  3. Verfahren Sie mit den übrigen Abstandsflächen ebenso.

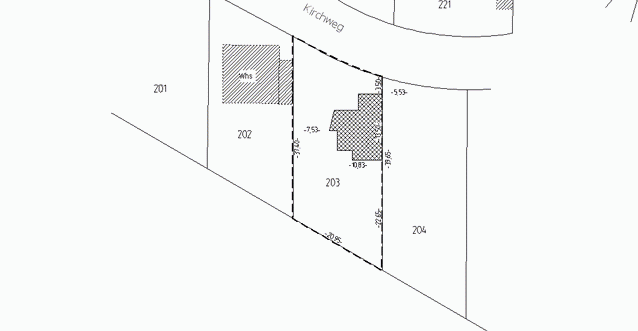

  4. Den Gebäudegrundriss fahren wir mit einer Polygonlinie ab und wählen die entsprechende Schraffur zur Kennzeichnung des geplanten Gebäudes auf dem Lageplan.

  5. Die Grundstücksmarkierung zeichnen Sie ebenfalls über eine Polygonlinie in den Plan ein.
