Lagepläne einlesen

Mit ViCADo können Sie Lagepläne maßstabsgerecht einlesen, um so die Lage des Gebäudes in Bezug auf die angrenzenden Gebäude und Grundstücke zu bestimmen.

Wir greifen in den folgenden Kapiteln auf das Gebäudemodell zurück, das wir im Tutorial Grundlagen angelegt und bearbeitet haben.



Plan über ProjektManager einscannen

Mit Hilfe des ProjektManagers lassen sich Lagepläne direkt in die Dokumentenablage Ihres Bauprojekts einscannen. Voraussetzung: Der Scanner ist an den Computer angeschlossen und der Lageplan für den Vorgang des Einscannens in das Gerät eingelegt.

  1. Sie haben das Bauprojekt aus dem Grundlagenband im ProjektManager geöffnet.

  2. Wechseln Sie auf die Registerkarte Dokumente.

  3. Klicken Sie auf das Symbol Dokument einscannen . Der Assistent für die Bildübertragung wird geöffnet.

  4. Folgen Sie den Anweisungen des Assistenten und treffen Sie Ihre Einstellungen.

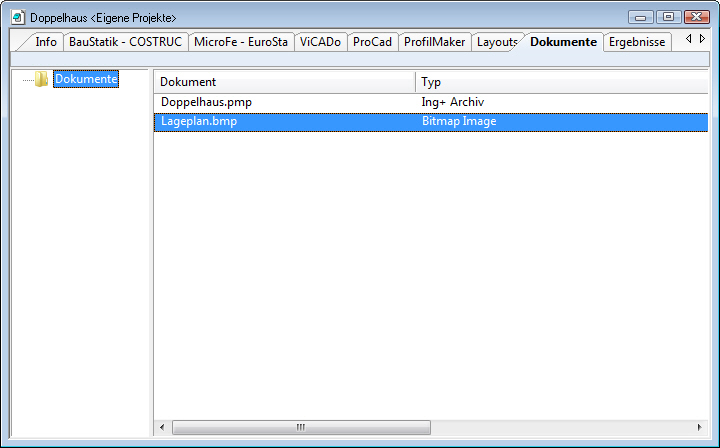

  5. Über die Schaltfläche Fertigstellen wird der Scannvorgang beendet. Die Bilddatei (im Beispiel eine Bilddatei im Format *.BMP) wird direkt in den ProjektManager eingelesen.



Plan maßstabsgetreu importieren
