Längseisenassistent

Ergänzen Sie anschließend die Bewehrung durch die erforderlichen Längseisen. Sie können hierbei analog zur Stabstahlbewehrung des Unterzugs vorgehen oder den Längseisenassistenten benutzen. Mit Hilfe des Längseisenassistenten lassen sich einzelne Längseisen in Ecken von Biegeformen platzieren. Die Längseisen erhalten die Länge der angeklickten Verlegung.

  1. Klicken Sie in der Was-Leiste der Bewehrung auf das Symbol 3D-Biegeform eingeben und verlegen . Die Wie-Leiste wird angezeigt.

  2. Geben Sie die Verlegeart Längseisen an und definieren Sie eine freie Einbaulage.

  3. Setzen Sie den Durchmesser des Längseisens auf 12 mm und den Randabstand auf 5 cm.

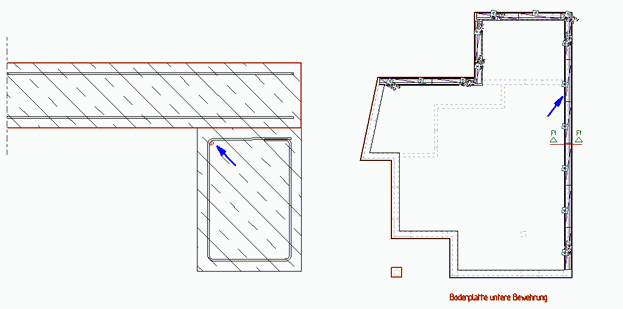

  4. Bewegen Sie die Maus in der Schnittsicht in eine Ecke der Biegeform. Die Möglichkeit der Platzierung wird mit einem roten Symbol angezeigt.

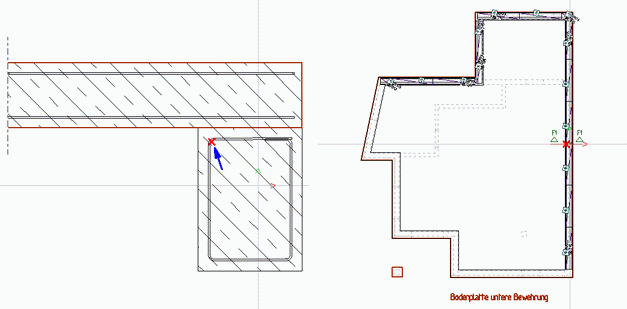

  5. Durch Mausklick wird das Längseisen abgesetzt und entlang der Verlegung eingebaut.



    Die Längseisenverlegung bleibt aktiv. Sie können weitere Längseisen verlegen oder den Verlegemodus durch Drücken der Esc-Taste verlassen.
