Bügelmatte verlegen

Die Verlegung der Biegeform in das Streifenfundament erfolgt in der Draufsicht über die polygonale Eingabe der Verlegestrecke.

  1. Wählen Sie die Verlegeart Polygon

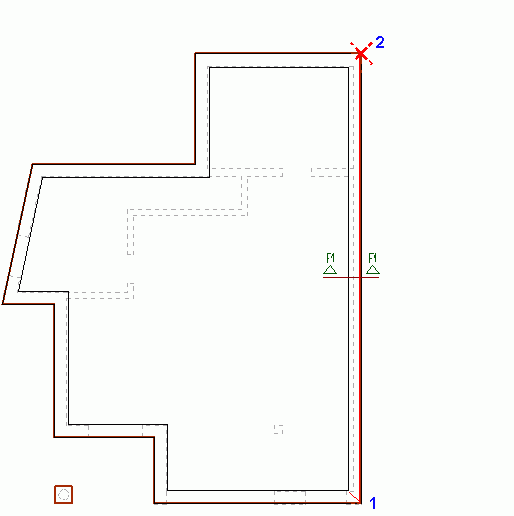

  2. Legen Sie den Startpunkt des Verlegevektors fest. Klicken Sie hierzu zunächst auf den rechten unteren Eckpunkt der rechten Frostschürze. Bewegen Sie den Cursor, wird die Verlegestrecke durch einen grünen Strich dargestellt.




  3. Bestätigen Sie den rechten oberen Eckpunkt der Frostschürze durch Mausklick. Sie erhalten eine Vorschau auf die Verlegung. Mit Enter wird die Matte in das Bauteil eingebaut, der Verlegemodus bleibt aktiv.

    Die Bügelmatte erhält automatisch in der Draufsicht die entsprechende Bewehrungsmarkierung. Diese umfasst in unserem Beispiel die Positionsnummer, den Positionstext sowie die Abmessungen.

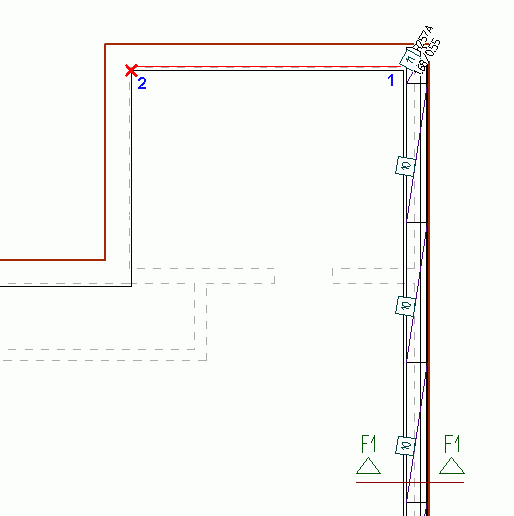

  4. Verlegen Sie analog die Bügelmatten in den beiden angrenzenden Bereichen des Streifenfundaments. Klicken Sie hierzu die Punkte der Verlegestrecken an und bestätigen Sie die Vorschau der Verlegung jeweils mit Enter. Mit Esc wird der Verlegemodus beendet.
