Bügelmatte konfigurieren

Biegeform definieren

Die Biegeform der Bügelmatte wird in der Schnittdarstellung definiert.

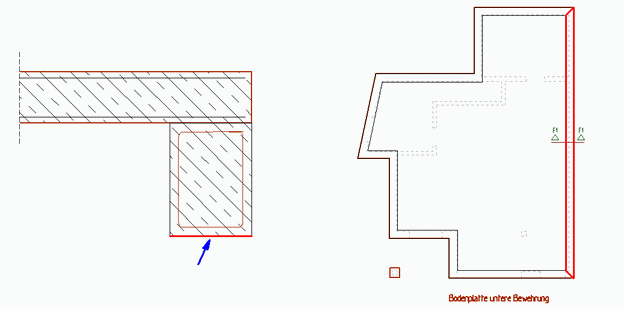

  1. Fahren Sie eine Kante mit der Maus an. Sobald diese rot markiert wird, sehen Sie den Bügel schon im Bauteil liegen.

  2. Beachten Sie, dass das Bügelschloss jeweils auf der gegenüberliegenden Seite der angefahrenen Kante platziert wird. In unserem Beispiel soll das Schloss an der Bauteiloberkante liegen. Fahren Sie daher das Bauteil an der unteren Kante an.

  3. Bestätigen Sie durch Mausklick, erscheint die Bügelmatte jetzt vollständig im Querschnitt. ViCADo erwartet unmittelbar darauf die Eingabe der Verlegestrecke. Die Wie-Leiste wurde entsprechend umgestellt.



Bügelmatte verlegen
