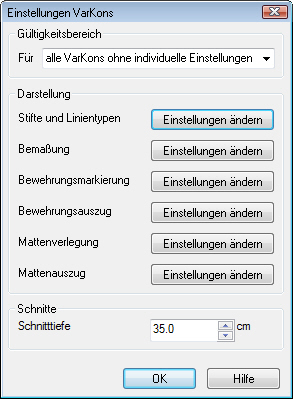

Legt den Gültigkeitsbereich und die Darstellung der Variantenkonstruktion fest. Die Darstellung kann für eine Variantenkonstruktion individuell für alle Variantenkonstruktionen bestimmt werden.
Modifizieren lassen sich
Die getroffenen Einstellungen werden beim Ausführen einer Variantenkonstruktion aktiv gesetzt.

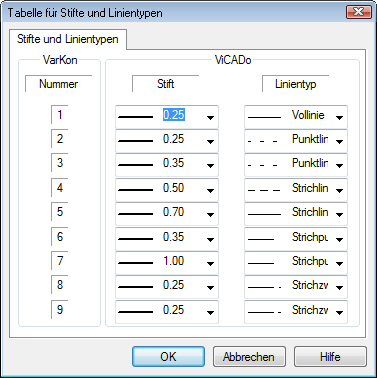

Die Stift- und Linientypenauswahl wird mit der Schaltfläche Einstellungen ändern geöffnet.
Hier werden den ProCad-Stiften die zugehörigen ViCADo-Stifte zugeordnet.
Standardeinstellungen in ProCad:
|
Nummer |
Stift |
Linientyp |
|
1 |
0,25 |
durchgezogen |
|
2 |
0,25 |
durchgezogen |
|
3 |
0,35 |
gepunktet |
|
4 |
0,50 |
gestrichelt (klein) |
|
5 |
0,70 |
gestrichelt (groß) |
|
6 |
0,35 |
Strichpunktlinie |
|
7 |
1,00 |
Langerkurzerstrichlinie |
|
8 |
0,25 |
Strichzweipunktlinie |
|
9 |
0,25 |
Strichzweipunktlinie |
Sollte Sie in ProCad andere Einstellungen vorgenommen haben, dann sind jene maßgebend.
