VarKon ausführen

Was sind VarKons?

VarKons sind spezielle Programme, mit denen Sie automatisierte Schal- und Bewehrungspläne für Bauteile erzeugen können. Zusammen mit den Bauteilelementen werden die Bewehrung, Bewehrungsauszüge, Beschriftungen und Vermaßungen erstellt. Das Erzeugen der Objekte erfolgt nicht auf dem Weg der Konstruktion, sondern über die Eingabe der entsprechenden Parameter in speziell hierfür vorbereiteten Fenstern. VarKons erlauben also eine schnelle Generierung von Bauteilen und zugehörigen Bauteil-Bewehrungsplänen. Eine aufwendige Konstruktion der einzelnen Betonkörper und Bewehrungselemente entfällt. Die erzeugten Bauteile können mit den allgemeinen ViCADo-Funktionen weiter bearbeitet werden.

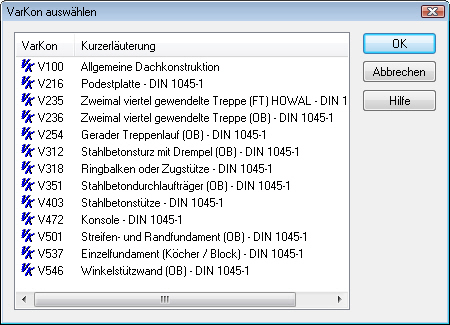

Klicken Sie in der Was-Leiste VarKon auf das Symbol VarKon ausführen. Sie erhalten eine Liste mit allen verfügbaren VarKons. Der Umfang der angebotenen Liste richtet sich danach, für welche VarKons Sie eine Lizenz erworben haben.

Erzeugt automatisierte Schal- und Bewehrungpläne für Bauteile. Zusammen mit den Bauteilelementen werden die Bewehrung, Bewehrungsauszüge, Beschriftungen und Vermaßungen erstellt. Die erzeugten Bauteile können mit den allgemeinen ViCADo-Funktionen weiterbearbeitet werden. Sie sind aber grundsätzlich keine Bestandteile des Gebäudemodells.

Für die Variantenkonstruktion werden die Einstellungen herangezogen, die über das Symbol Einstellungen VarKon festgelegt wurden.



Sichten, auf denen der automatisch erzeugte Schal- und Bewehrungsplan aufbaut, werden auch als separate Sichten in ViCADo abgelegt.
