Balkonanschluss erzeugen

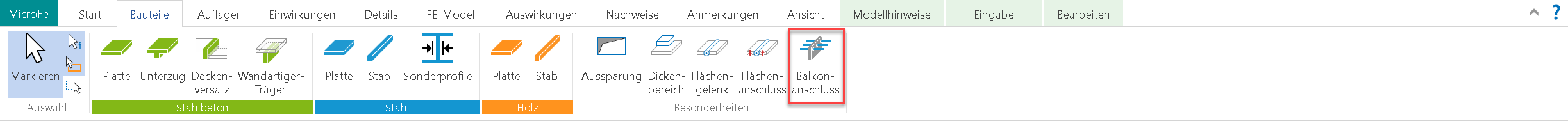

Zur Modellierung eines Anschlusses von Betonbauteilen unter Berücksichtigung der thermischen Trennung vom beheizten Gebäude (z.B. Balkonplatten) in einem MicroFe-Plattenmodell (PlaTo) dient der Positionstyp "Balkonanschluss". Diesen findet man im Menüband, Register Bauteile, Gruppe "Besonderheiten", Schaltfläche "Balkonanschluss".

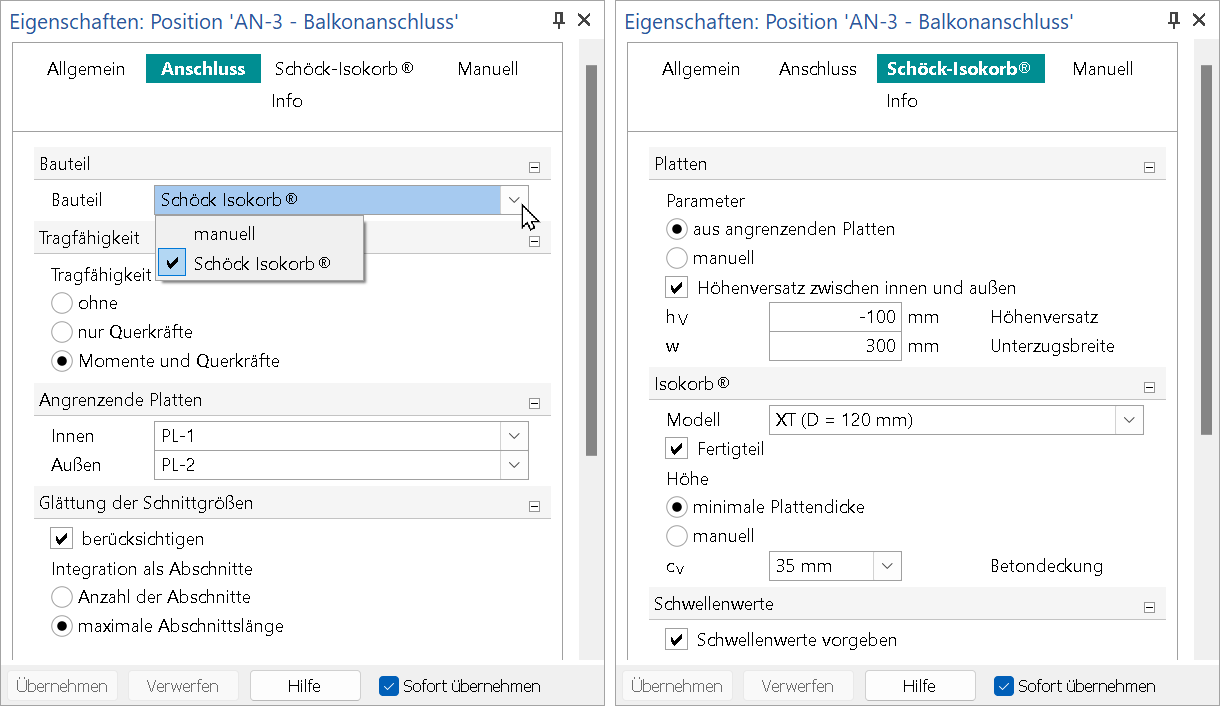

Nach der Wahl des Positionstyps "Balkonanschluss" erscheint das Eigenschaftenfenster der zugehörigen Vorlage. Die meisten Eigenschaften des Balkonanschlusses können hier noch vor dem Setzen der Position angegeben werden. Alternativ können die Eigenschaften auch nachträglich durch das Selektieren der jeweiligen Position angepasst werden. Es besteht die Möglichkeit sowohl herstellerunabhängige Tragfähigkeiten für jedes Element vorzugeben als auch Isokorb®-Elemente der Fa. Schöck zu verwenden.

Die Eingabe der Balkonanschluss-Position erfolgt über eine Strecke mit Anfangs- und Endpunkt.

Es sind an allen Kontaktlinien, an denen die anzuschließende Balkonplatte an das übrige Bauwerk angrenzt, Balkonanschluss-Positionen zu setzen. Auch dort wo planmäßig eine Fuge ohne Kraftübertragung zwischen Balkonplatte und Gebäude bestehen soll, ist eine Balkonanschluss-Position - mit Option „ohne Tragfähigkeit“ - zu definieren, um im FE-Modell die Balkonplatte vom restlichen Bauwerk zu entkoppeln.

Weiterhin ist zu definieren, auf welcher Seite der Balkonanschluss-Position die anzuschließende Balkonplatte liegt: die s-Achse der Balkonanschluss-Position muss in Richtung der anzuschließenden Balkonplatte zeigen! Über das Kontextregister Bearbeiten, Gruppe Balkonanschluss, Schaltfläche Richtung lässt sich die Richtung bestehender Positionen umdrehen.

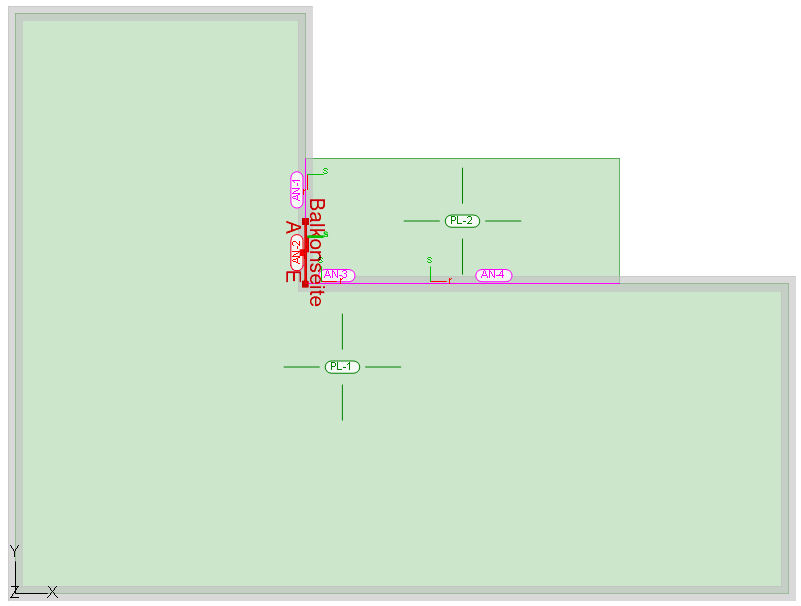

Durch das Selektieren einer Balkonanschluss-Position wird die Balkonseite durch einen roten Text deutlich gekennzeichnet.

Nachdem alle Balkonanschluss-Positionen definiert und gesetzt sind, kann das FE-Modell generiert und die lineare Berechnung gestartet werden.
