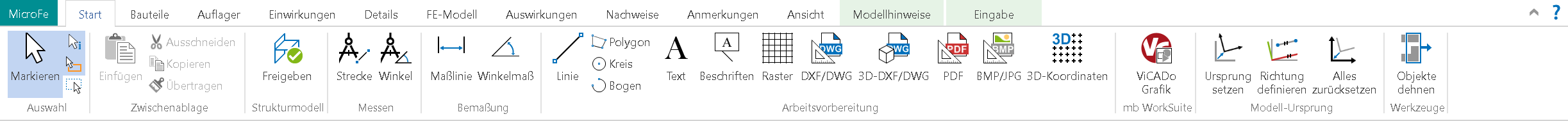

Das Register Start bietet mit den darin enthaltenen Gruppen zahlreiche allgemeine Möglichkeiten, von der Zwischenablage bis zur Arbeitsvorbereitung an.
Die Gruppe Auswahl dient der Selektion von Objekten. Sie hat so eine zentrale Bedeutung und ist aus diesem Grund in jedem Register an dieser Stelle verfügbar. Mit der Funktion Markieren selektieren Sie Objekte. Außerdem können Sie hier die Tooltips aktivieren oder deaktivieren, die farbliche Hervorhebung selektierbarer Objekte steuern sowie alle Objekte gleichzeitig markieren.
Ist die Schaltfläche "Markieren" aktiviert, befinden Sie sich im Modus Markieren. Durch einen Klick auf ein Objekt, wird dieses selektiert. Bei gleichzeitigem Drücken der Strg-Taste können mehrere Objekte nacheinander angeklickt und selektiert werden. Ziehen Sie mit der Maus ein Fenster von links nach rechts auf, werden alle Objekte selektiert, die von diesem Fenster umschlossen sind. Ziehen Sie das Fenster von rechts nach links auf, werden auch alle Objekte selektiert, die von diesem Fenster angeschnitten sind.
Mehrfachselektion erlaubt das gleichzeitige Ändern von Positionseigenschaften im Eigenschaftenfenster.
Der Tastenbefehl "ESC" führt nicht immer sofort zum Befehl "Markieren". Während einer laufenden Interaktion wird diese zunächst neu gestartet und erst ein weiteres "ESC" wechselt in den Selektionsmodus.
Bei aktivierter Schaltfläche erhalten Sie Informationen über die Position unterhalb des Mauszeigers. So ist eine schnelle Abfrage und Kontrolle von z.B. Materialdicken während der Eingabe oder konkreten Ergebnissen bei einer Ergebnisdiskussion möglich.
Ist die Schaltfläche aktiv, wird die Position des Mauszeigers permanent ausgewertet und selektierbare Objekte werden farblich hervorgehoben. Durch die farbliche Hervorhebung der Positionen kann sehr zuverlässig selektiert werden.
Durch einen Klick auf diese Schaltfläche werden alle Objekte des aktuellen Modells markiert.
Mithilfe der Funktionen in der Gruppe Zwischenablage werden Inhalte aus der Zwischenablage in ein MicroFe-Modell eingefügt oder aus MicroFe in die Zwischenablage kopiert. Außerdem können Inhalte ausgeschnitten und an anderer Stelle wieder eingefügt sowie Eigenschaften von einem Objekt auf ein Objekt gleichen Objekttyps übertragen werden.
Diese Schaltfläche dient dazu, Inhalte der Zwischenablage in das aktuelle Modell einzufügen.
Nach dem Markieren eines Objektes können Sie dieses durch einen Klick auf die Schaltfläche Ausschneiden aus dem Modell entfernen und in der Zwischenablage zwischenspeichern.
Klicken Sie nach dem Markieren eines Objektes auf die Schaltfläche "Kopieren" um das Objekt in die Zwischenablage zu kopieren, ohne es aus dem Modell zu entfernen.
Eigenschaften eines einzelnen, selektierten Objekts können auf andere Objekte gleichen Typs übertragen werden. Nach dem Klick auf diese Schaltfläche kann festgelegt werden, welche der Eigenschaften übertragen werden sollen.
Über das Freigeben werden die in MicroFe erreichten Bearbeitungsschritte für die weiterführende Bearbeitung mit dem StrukturEditor freigegeben.
Während der Eingabe können zur Kontrolle Distanzen und Winkel abgegriffen werden. Das Ergebnis wird temporär eingeblendet und verschwindet beim nächsten Bildschirmaufbau.
Klicken Sie die Schaltfläche Strecke an und legen Sie durch zwei Punkte die zu messende Strecke fest. Haben Sie den zweiten Punkt eingegeben, wird Ihnen direkt das Messergebnis angezeigt.
Klicken Sie die Schaltfläche Winkel an und legen Sie durch drei Punkte den zu messenden Winkel fest. Haben Sie den dritten Punkt eingegeben, wird Ihnen direkt der gemessene Winkel angezeigt.
In MicroFe können Modelle vollständig vermaßt werden. Im Gegensatz zur Funktion Messen handelt es sich bei den hier erzeugten Maßlinien um Positionen mit modifizierbaren Eigenschaften, die dauerhaft im Modell gespeichert werden.
Klicken Sie die Schaltfläche Maßlinie an und legen Sie durch zwei Punkte die zu vermaßende Strecke fest. Über einen dritten Klick legen Sie die Lage der Maßlinie fest.
Klicken Sie die Schaltfläche Winkelmaß an und legen Sie durch drei Punkte den zu messenden Winkel fest. Haben Sie den dritten Punkt eingegeben, wird Ihnen direkt die Maßlinie des gemessenen Winkels angezeigt.

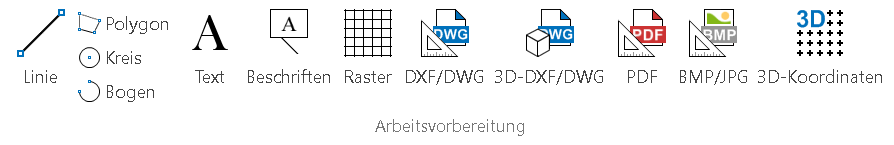

Die Gruppe Arbeitsvorbereitung bietet viele Erleichterungen für die Eingabe von Modellen.
Zur Arbeitsvorbereitung können Hilfskonstruktionen aus Linien, Polygonen, Kreisen und Bögen gezeichnet werden. Auf diese Hilfslinien kann direkt gefangen werden.
Mit Hilfe dieses Schalters können Texte oder Erläuterungen dem Modell hinzugefügt werden. In den Eigenschaften können Formatierungen des Textes vorgenommen werden.
Mit Hilfe dieser Schaltfläche können zur detaillierteren Beschreibung von Positionen Beschriftungen eingefügt werden. Im Vergleich zu den einfachen Texten verfügen die Beschriftungen über die Möglichkeit mit einer Position aus dem Modell in Verbindung zu stehen. Die Eingabe erfolgt über zwei Punkte. Für den Beschriftungstext stehen Variablen und Sonderzeichen zur Verfügung.
Siehe auch: Positionsbeschriftung einfügen
Eine klassische Eingabehilfe für eine schnelle und sichere Eingabe. Bekannte Koordinaten bilden kartesische oder polare Raster. Es können mehrere Raster parallel verwendet werden. Während der Eingabe der Bauteile und Lasten kann auf die Rasterlinien gefangen werden.
DXF- und DWG-Dateien sind etablierte Austauschformate zur Geometrie-Übernahme aus beliebigen CAD-Systemen. Über den Schalter haben Sie die Möglichkeit eine DXF- oder DWG-Folie auszuwählen und in das Modell einzufügen.
Über diesen Schalter können Sie eine PDF-Datei laden und in das Modell einfügen, um diese hinterlegte Grafik als Eingabe- und Orientierungshilfe zu verwenden. Auf PDF kann nicht gefangen werden.
Auch Bilder bzw. Grafiken können als Eingabehilfe verwendet werden. Analog zu Folien und PDF können Sie über den betreffenden Schalter Bilddateien laden und im Modell verwenden.
Zur Arbeitsvorbereitung werden Koordinaten eingegeben oder aus einer Tabellenkalkulation über die Zwischenablage übernommen. Zur besseren Orientierung kann jeder Koordinate eine Bezeichnung zugewiesen werden. Auf die Koordinaten kann direkt gefangen werden.
Mit Hilfe dieser Schaltflächen kann die Lage des Modell-Ursprungs innerhalb der X-Y-Ebene verändert werden. Über „Ursprung setzen“ wird die Lage des neuen Ursprungs durch Abgreifen bestimmt.
Der Winkel, welcher die neue Lage der X-Achse bezogen auf die absolute globale X-Achse definiert, wird über die Funktion „Richtung definieren“ festgelegt. Ein positiver Winkel dreht gegen den Uhrzeigersinn.
Die Lage des Modell-Ursprungs wird informativ im Kapitel „Allgemein“ der Modell-Eigenschaften angezeigt.
Über „Alles zurücksetzen“ wird die Lage des Modell-Ursprungs in den Ausgangszustand zurückversetzt.
Über diese Schaltfläche kann eine in ViCADo speziell für die Verwendung in MicroFe und EuroSta vorbereitete Grafik in das MicroFe-Modell eingefügt werden.
Siehe auch: ViCADo-Grafik in MicroFe verwenden
Ein oder mehrere Objekte zu dehnen, bedeutet, eine bestimmte Auswahl an Kontur-Polygonpunkten um einen gemeinsamen Vektor zu verschieben. Insbesondere wenn Polygonpunkte zu mehreren Positionen gehören, sind positionsübergreifende Geometrieänderungen einfach vorzunehmen.
Die zu verschiebenden Polygonpunkte sind per Box zu wählen, anschließend ist der Verschiebungsvektor zu definieren. Dabei hängen alle betroffenen Positionen am Cursor, so dass beim Konstruieren die Vorschau auf das Ergebnis gegeben ist.
