Abhängige Einwirkungen

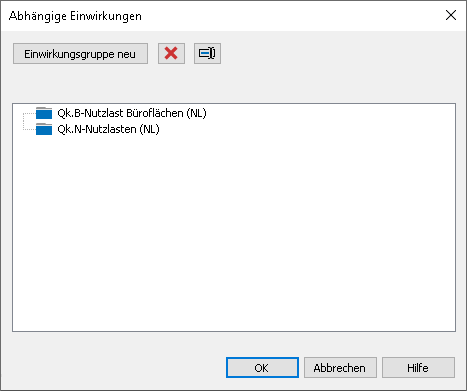

Über den Dialog „Abhängige Einwirkungen“ können Einwirkungen der Arten „Nutzlast“ und „Verkehr“ in Einwirkungsgruppen zu abhängigen Einwirkungen zusammengefasst werden. In einer Einwirkungsgruppe zusammengefasste Einwirkungen mindern sich nicht gegenseitig ab. Sie wirken als abhängige Einwirkungen und werden bei gleichzeitigem Auftreten immer gemeinsam als Leit- bzw. Begleiteinwirkung berücksichtigt.



Beim erstmaligen Öffnen des Dialogs werden dort alle vorhandenen Einwirkungen, denen im Einwirkungsdialog die Art „Nutzlast“ oder „Verkehr“ zugeordnet wurde, angezeigt.

Neue Einwirkungsgruppe

Über die Schaltfläche „Einwirkungsgruppe neu“ können die erforderlichen Einwirkungsgruppen angelegt werden.

Im aufgehenden Dialog werden Name, Beschreibung und Art der Einwirkungsgruppe festgelegt.

Zuordnung einer Last in eine Einwirkungsgruppe

Die Zuordnung einer Last in eine Einwirkungsgruppe erfolgt per drag and drop. Die Last wird mit der linken Maustaste angeklickt und bei gedrückter Maustaste in die gewünschte Einwirkungsgruppe verschoben.

Es können nur Einwirkungen der gleichen Art einer Einwirkungsgruppe zugewiesen werden. Zusätzlich müssen die Art der Einwirkung und die Art der Einwirkungsgruppe übereinstimmen.
