In der mb WorkSuite steht die Verwaltung der Einwirkungen zentral im Projekt für alle Nachweise der verschiedenen Anwendungen zur Verfügung. Dies vermeidet redundante Eingaben in den Anwendungen der mb WorkSuite und spart somit viel Zeit.
Der Dialog zur Verwaltung von Einwirkungen ist im ProjektManager, im Register 'Projekt', zu finden.

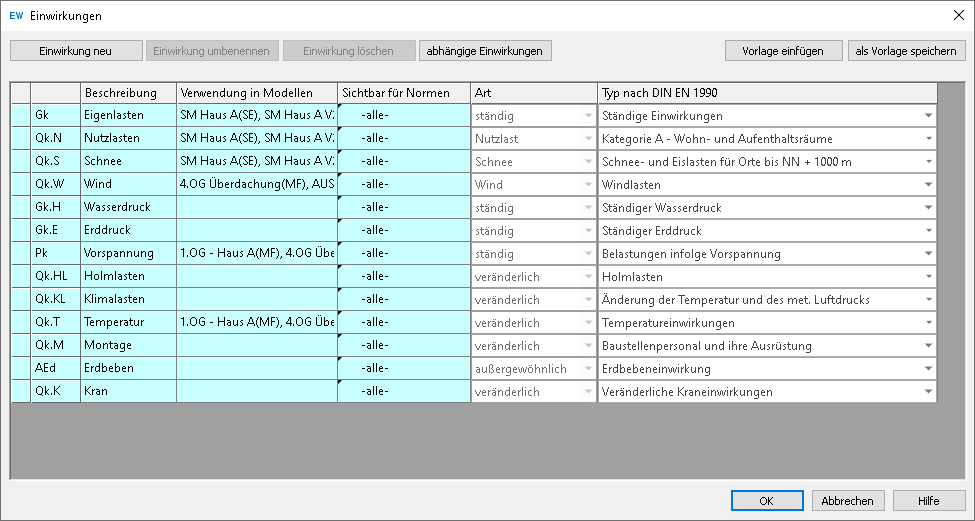

Die in der Abbildung erkennbaren 13 Einwirkungen stellen den Umfang für neue Projekte dar. Es handelt sich hierbei um den Mindestumfang und ermöglicht in den Anwendungen eine komfortable und schnelle Eingabe von Belastungen wie z.B. Schnee oder Vorspannung.
Entscheidend für diesen Komfort ist, dass Einwirkungen von bestimmter 'Art' und 'Typisierung' vorhanden sind. Die folgenden Einwirkungen mit der aufgeführten Typisierung werden als Mindestumfang benötigt:
· 1. Typ Ständige Einwirkung
· 2. Typ Nutzlasten
· 3. Typ Schnee
· 4. Typ: Wind
· 5. Typ: Ständiger Wasserdruck
· 6. Typ: Ständiger Erddruck
· 7. Typ: Belastungen infolge Vorspannung
· 8. Typ: Holmlasten
· 9. Typ: Änderung der Temperatur und des meteorologischen Luftdruckes
· 10. Typ: Temperatureinwirkung
· 11. Typ: Baustellenpersonal und ihre Ausrüstung
· 12. Typ: Erdbebeneinwirkung
· 13. Typ: Veränderliche Kraneinwirkung
Werden Einwirkungen gelöscht, so dass der Mindestumfang nicht mehr abgedeckt ist, werden entsprechende Einwirkungen automatisch mit erforderlicher Typisierung erzeugt. Die Überprüfung des Mindestumfanges erfolgt über 'Art' und 'Typ'. Dies ermöglicht das freie Ändern von Name und Beschreibung der Einwirkungen.
Zusätzlich ist es möglich eigene Vorlagen anzulegen und diese bei Bedarf einzufügen. Werden Vorlagen erzeugt, die nicht den Mindestumfang abdecken, werden beim Einfügen dieser Vorlagen Einwirkungen mit entsprechender Typisierung ergänzt. Die Einwirkungsvorlagen können im Systemmenü des ProjektManagers unter Einstellungen Konfiguration verwaltet werden. Im Register Einwirkungen können neue Vorlagen angelegt, bearbeitet, umbenannt und gelöscht werden. Es ist auch möglich eine selbst erstellte Einwirkungsvorlage als Standardvorlage zu definieren.
In den Anwendungen der mb WorkSuite: BauStatik, CoStruc, MicroFe, EuroSta.stahl und EuroSta.holz erfolgt die Definition zusätzlicher Informationen. Zum Beispiel: In der BauStatik stellen Sie die Untersuchung der ungünstigsten Laststellung im Register „Start“ über die Schaltfläche Einwirkungen ein.
Über diese Schaltfläche öffnet sich der gleichnamige Dialog.
Hier besteht die Möglichkeit neue Einwirkungen im aktuellen Projekt anzulegen.
Im Feld "Name" ist der Name der Einwirkung einzutragen. Dieser Name kann frei gewählt werden. In den Anwendungen der mb WorkSuite wird diese Einwirkung mit dem hier vorgegeben Namen angeboten.
Im Feld "Beschreibung" kann eine zusätzliche Beschreibung der Einwirkung eingetragen werden.
Über diese Schaltfläche gelangt man zum Dialog "Einwirkung umbenennen"
Wird eine vorhandene Einwirkung in dem Dialog "Einwirkungen" ausgewählt, wird der zunächst gegraute Schalter "Einwirkungen umbenennen" aktiviert. Über diese Schaltfläche öffnet sich ein neuer Dialog, in dem im Feld "Name" der bisherige Name der Einwirkung und im Feld "Beschreibung" eine eventuell vorhandene nähere Erläuterung eingetragen sind. In diese beiden Felder können nun neue Informationen eingetragen und mit dem Schalter "OK" übernommen werden.
Mit Hilfe dieses Schalters werden vorhandene Einwirkungen gelöscht. Der Schalter ist jedoch nur aktiv, wenn die gewählte Einwirkung von keinem Modell mehr verwendet wird. (siehe auch: Verwendung in Modellen)
Über die Funktion Abhängige Einwirkungen können Einwirkungen der Arten „Nutzlast“ und „Verkehr“ in Einwirkungsgruppen zu abhängigen Einwirkungen zusammengefasst werden. In einer Einwirkungsgruppe zusammengefasste Einwirkungen mindern sich nicht gegenseitig ab. Sie wirken als abhängige Einwirkungen und werden bei gleichzeitigem Auftreten immer gemeinsam als Leit- bzw. Begleiteinwirkung berücksichtigt.
Sind bereits Einwirkungsvorlagen angelegt, können diese mit Hilfe dieser Schaltfläche eingefügt werden.
Ein Klick auf die Schaltfläche öffnet den Dialog Vorlage auswählen, in dem die vorhandenen Einwirkungsvorlagen angeboten werden.
Sind die projektweiten Einwirkungen nach individuellen Vorstellungen und Erfordernissen bearbeitet worden, kann diese Zusammenstellung als Vorlage gespeichert werden.
Es wird der Dialog zur Vergabe einer Bezeichnung eingeblendet.
Über die hier vergebene Bezeichnung finden Sie diese Vorlage später im Auswahldialog und in den Einstellungen.
Die Einwirkungen werden über die folgenden Spalten in dem Dialog "Einwirkungen" definiert:
In der ersten Spalte wird der Name der Einwirkung angezeigt.
In dieser Spalte werden die vorgegeben bzw. selbst definierten Einwirkungsbeschreibungen angezeigt. Die Beschreibung kann wie der Name der Einwirkung über Einwirkung umbenennen geändert werden.
Alle Modelle, die im Projekt z.B. die Einwirkung 'Gk' nutzen, werden in dieser Spalte aufgeführt. Es erscheint der Modellname und in Klammern eine zweistellige Abkürzung für die Anwendung (BS=BauStatik, MF=MicroFe, ...).
Werden in einem Projekt Modelle mit unterschiedlichen Normen (z.B. 'DIN EN 1990' und 'ÖNORM EN 1990') bearbeitet, kann in den Feldern dieser Spalte festgelegt werden, für welche Normen diese Einwirkung sichtbar sein soll. Die Sichtbarkeit bezieht sich auf die Anzeige der Einwirkung in den Anwendungen der mb WorkSuite. Einer Einwirkung, die als 'nicht sichtbar' für die Norm 'DIN EN 1990' definiert wurde, können in der BauStatik, in Modulen nach DIN EN, keine Lasten zugeordnet werden, da diese in der Liste der Einwirkungen 'nicht sichtbar' ist.
Die Auswahl erfolgt über einen Rechtsklick in das Feld. Der zugehörige Dialog Sichtbar für Normen listet alle verwendeten Normen auf und bietet durch Anklicken eine Auswahlmöglichkeit. Bei bereits in Verwendung befindlichen Einwirkungen ist eine Änderung der Sichtbarkeit nicht möglich.

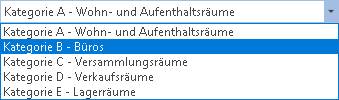

Über dieses Pulldown-Menü wird die Einwirkungsart festgelegt. Bei bereits in Verwendung befindlichen Einwirkungen ist eine Änderung der Einwirkungsart nicht möglich
Für alle in diesem Dialog vorhandenen Einwirkungen kann für jede im Projekt verwendete Norm die Einwirkungstypisierung in Abhängigkeit der Einwirkungsart individuell festgelegt werden.
Siehe auch:
Anlegen eigener Einwirkungskombinationen in den Modulen der BauStatik im Register Nachweise
Anlegen eigener Einwirkungsmuster in den Modulen der BauStatik im Register Nachweise
Lastansatz der Einwirkungen in der BauStatik
Tutorial: Verwaltung der Einwirkungen in der mb WorkSuite
