Fenster + Türen - Eigenschaften Grundform

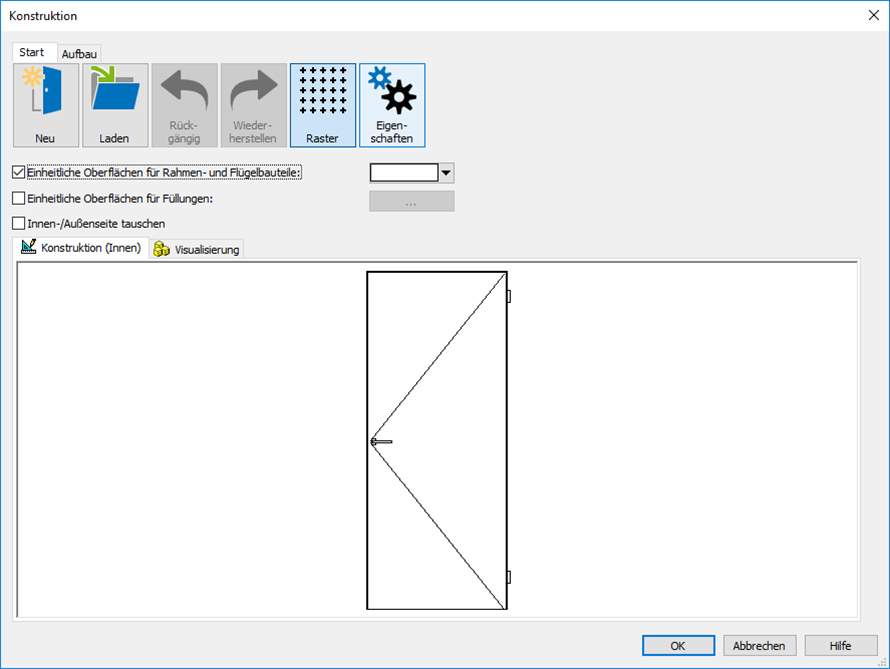

Wurde im Dialogfenster Konstruktion kein Flügel markiert, kann über die Schaltfläche Eigenschaften die Grundform des Fensters bzw. der Tür gewählt werden.

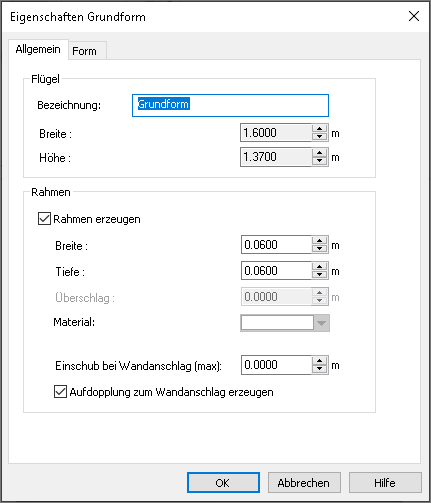

Es öffnet sich das Dialogfenster Eigenschaften Grundform.

Flügel

Bezeichnung: Bezeichnung des Flügels

Breite: Breite des Flügels einstellbar

Tiefe: Höhe des Flügels einstellbar (bei Türen wird die Wanddicke angezeigt)

Rahmen

Material: Materialfarbe bzw. Textur des Rahmens

Aufdopplung zum Wandanschlag erzeugen: Setzen Sie diesen Haken, wenn bei eingestelltem Anschlag der Fensterrahmen verbreitert werden soll, damit keine Lücke entsteht zwischen der Wand und dem Rahmen im Bereich des Anschlags.

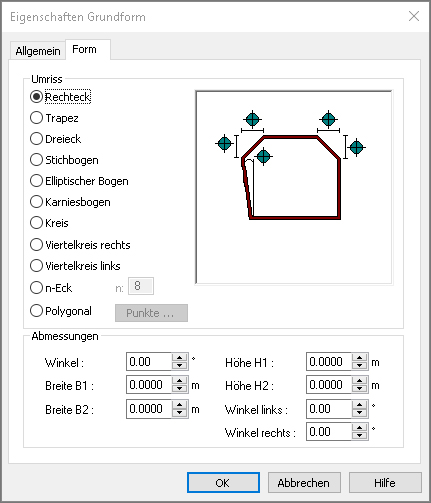

Umriss / Abmessungen

Die Grundform kann hier detailliert bearbeitet und eingestellt werden.

Wenn man auf die grünen Kreise in der Umriss-Ansicht klickt, wird das entsprechende Feld unten bei den Abmessungen markiert, wo man dann entsprechende Einstellungen vornehmen kann.

Zargen

Bei Türen kann zusätzlich als Grundform eine die Zargenart gewählt werden.
