Nordausrichtung und geographische Lage

Über die Was-Leiste kann die Nordausrichtung und die geographische Lage des Modells eingestellt bzw. geändert werden:

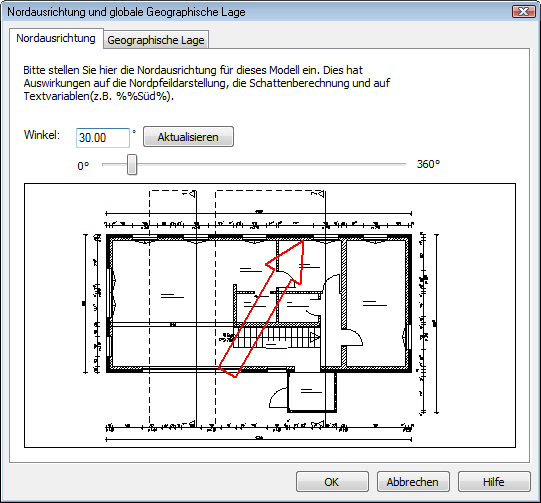

Über die Registerkarte Nordausrichtung kann die Nordrichtung für das Modell vorgegeben werden. Die Einstellung kann über den Schieberegler im Dialog erfolgen. Ebenso kann der gewünschte Winkel im numerischen Eingabefeld des Dialogs eingegeben werden. Zur Übernahme der Werteeingabe für die Vorschau ist die Schaltfläche Aktualisieren zu wählen.



Über die Funktion Nordpfeil setzen auf der Registerkarte Grafik-2D können Nordpfeile in Draufsichten als Symbol in 2D platziert werden. Diese Nordpfeile passen sich in Ihrer Ausrichtung der definierten Nordausrichtung für das Modell an.

Ebenso können auch Nordpfeile als Objekt in 3D für die Darstellung in Visualisierungssichten platziert werden. Diese Funktion steht auch auf der Registerkarte Visualisierung zur Verfügung.

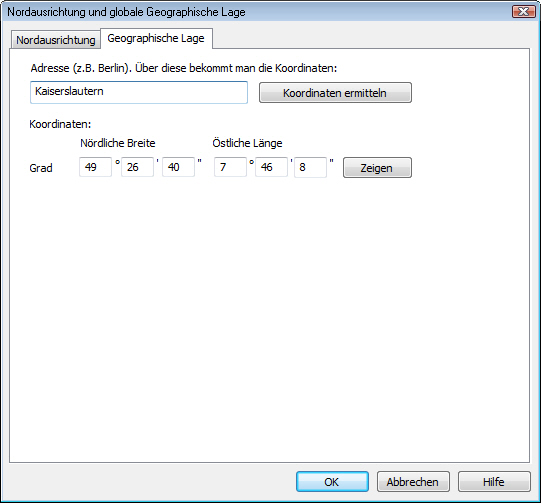

Für Sonnenstandsberechnungen kann auf der Registerkarte Geographische Lage der Ort des Bauvorhabens eingegeben werden. Über die Schaltffäche Koordinaten ermittteln wird der Breiten- und Längengrad berechnet. Vorraussetzung hierfür ist eine bestehende Internetverbindung des Rechners.

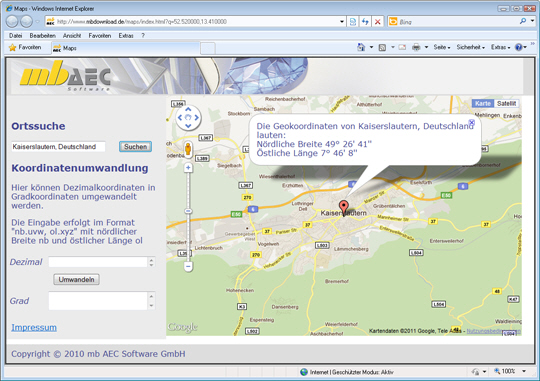

Über die Schaltfläche Zeigen wird der eingegebene Ort über den Internet-Browser des Rechners dargestellt.
