Kartesisch unendliches Raster

Definition

(siehe auch radial unendliches Raster und begrenztes Raster)

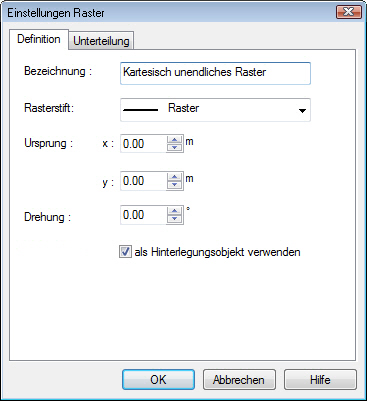

Hier kann der Rasterstift, Ursprung, die Drehung und ob das Raster selektierbar ist (als Hinterlegungsobjekt verwenden) festgelegt werden.



Nach der Eingabe des Ursprungs wird die Richtung des Rasters festgelegt. Sie bestimmt die Lage des Rasters und bei dem begrenzten Raster somit auch die Lage der Beschriftung (s. Rasterbeschriftung), z. B. kartesisch begrenztes Raster, Beschriftung links und oben



Unterteilung

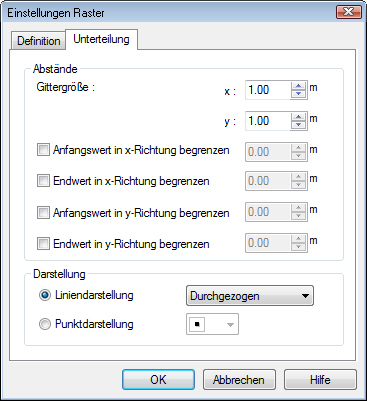

In der Registerkarte Unterteilung können Sie die Raster- Geometrie, also die Abstände in x- und y-Richtung festlegen.

Hier können die Abstände und Darstellung des kartesisch unendlichen Rasters festgelegt werden.



Raster definieren



Mit einem rechten Mausklick in die Eingabefelder wird ein Pull-Down-Menü geöffnet. Hier können über Eigenschaften die Nachkommastellen und die Maßeinheit geändert werden, über Taschenrechner können auch Kalkulationen eingefügt werden.
